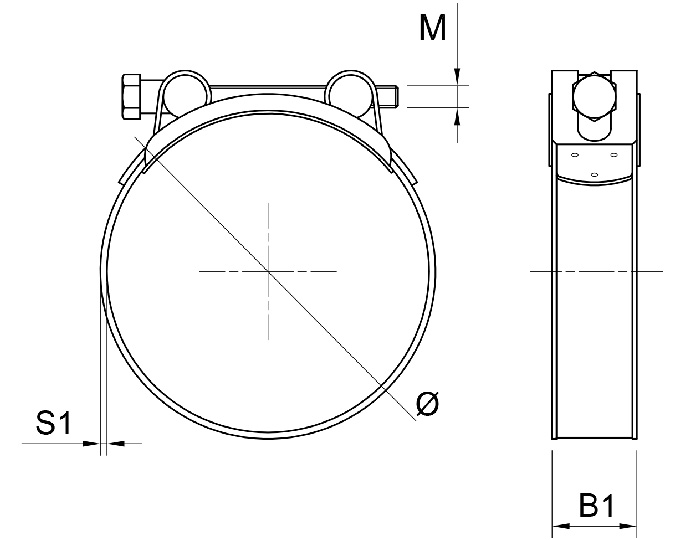

Click to enlarge image 1_disegno_ART.CZ-C-CX.jpg

View the embedded image gallery online at:
https://getechsrl.com/en/products/kiudo/worm-drive-hose-clamps/c-bolt-clamp.html#sigProId6fe692bd4c

Download Technical Sheet

Kiudo

Worm Drive Hose Clamps

C

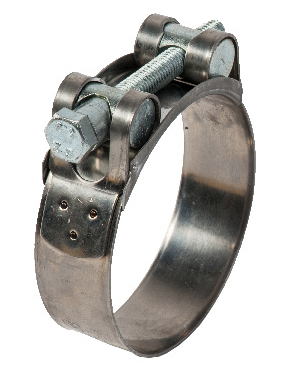

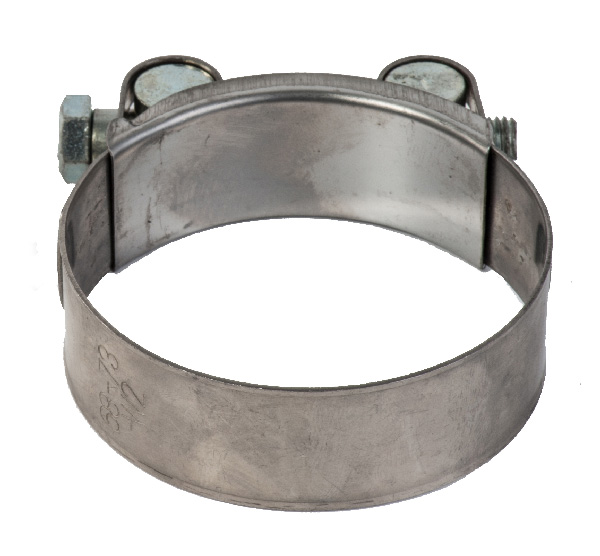

Bolt Clamp W2

Product Specification

W2: AISI 430 band, zinc plated screw and carter

Use: For medium and high pressure seal, used especially in the agriculure vehicles industry.

COD. W2	Ø min. mm	Ø max. mm	B1 mm	M	S1 mm	Safe Working Torque Nm	Q.ty
C017	17	19	18	5	0,8	4,5 Nm	50
C020	20	22	18	5	0,8	4,5 Nm	50
C023	23	25	18	5	0,8	4,5 Nm	50
C026	26	28	18	5	0,8	4,5 Nm	50
C029	29	31	20	6	0,8	8 Nm	50
C032	32	35	20	6	0,8	8 Nm	50
C036	36	39	20	6	0,8	8 Nm	50
C040	40	43	20	6	0,8	8 Nm	50
C044	44	47	22	6	0,8	8 Nm	25
C048	48	51	22	6	0,8	8 Nm	25
C052	52	55	22	6	0,8	8 Nm	25
C056	56	59	22	6	0,8	8 Nm	25
C060	60	63	22	6	0,8	25 Nm	25
C064	64	67	22	6	0,8	25 Nm	25
C068	68	73	24	8	1,2	25 Nm	25
C074	74	79	24	8	1,2	25 Nm	25
C080	80	85	24	8	1,2	25 Nm	25
C086	86	91	24	8	1,2	25 Nm	25
C092	92	97	24	8	1,2	25 Nm	25
C098	98	103	24	8	1,2	25 Nm	25
C104	104	112	24	8	1,2	25 Nm	25
C113	113	121	24	8	1,2	25 Nm	10
C122	122	130	24	8	1,2	25 Nm	10
C131	131	139	26	10	1,5	50 Nm	10
C140	140	148	26	10	1,5	50 Nm	10
C149	149	161	26	10	1,5	50 Nm	10
C162	162	174	26	10	1,5	50 Nm	10
C175	175	187	26	10	1,5	50 Nm	10
C188	188	200	26	10	1,5	50 Nm	10
C201	201	213	26	10	1,5	50 Nm	10
C214	214	226	26	10	1,5	50 Nm	10
C227	227	239	26	10	1,5	50 Nm	10
C240	240	252	26	10	1,5	50 Nm	10
