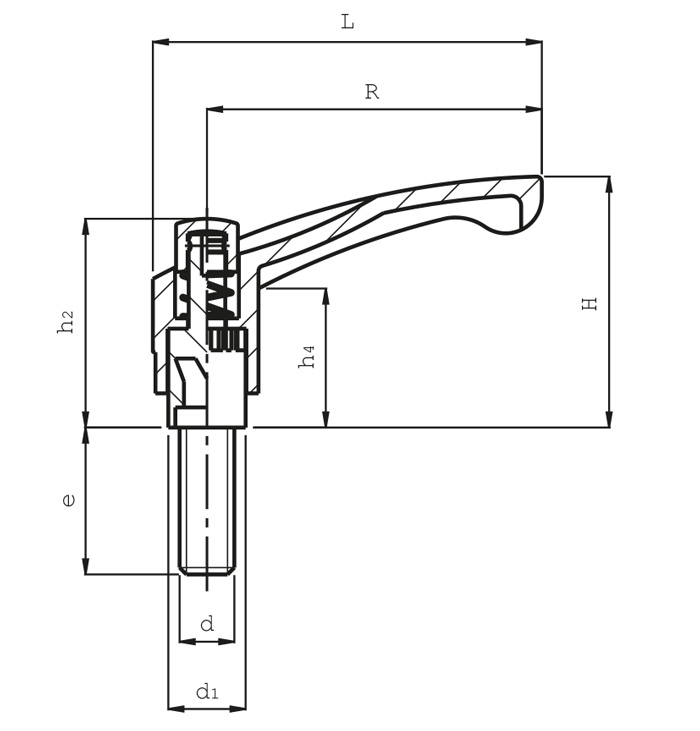

| CORPO NERO / BOTTONE ARANCIO | CORPO ARANCIO / BOTTONE NERO | R | L | H | d | e | h4 | d1 | h2 | U.V. |
| CLM4430615 | CLAM4430615 | 43 | 51 | 38 | M6 | 15 | 23 | 13 | 33 | 10 |
| CLM4650630 | CLAM4650630 | 65 | 75 | 48 | M6 | 30 | 26 | 16 | 42 | 10 |
| CLM4650820 | CLAM4650820 | 65 | 75 | 48 | M8 | 20 | 26 | 16 | 42 | 10 |
| CLM4650833 | CLAM4650833 | 65 | 75 | 48 | M8 | 33 | 26 | 16 | 42 | 10 |
| CLM4650847 | CLAM4650847 | 65 | 75 | 48 | M8 | 47 | 26 | 16 | 42 | 10 |
| CLM4850833 | CLAM4850833 | 85 | 95 | 63 | M8 | 33 | 34 | 20 | 51 | 10 |
| CLM4850847 | CLAM4850847 | 85 | 95 | 63 | M8 | 47 | 34 | 20 | 51 | 10 |
| CLM4851030 | CLAM4851030 | 85 | 98 | 63 | M10 | 30 | 34 | 20 | 51 | 10 |
| CLM4851040 | CLAM4851040 | 85 | 98 | 63 | M10 | 40 | 34 | 20 | 51 | 10 |
| CLM4851240 | CLAM4851240 | 85 | 98 | 63 | M12 | 40 | 34 | 20 | 51 | 10 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/compo/componenti-di-manovra-operating-components/clm4-leva-a-ripresa-con-vite-filettata.html#sigProId81e3ca3016
https://getechsrl.com/it/prodotti/compo/componenti-di-manovra-operating-components/clm4-leva-a-ripresa-con-vite-filettata.html#sigProId81e3ca3016
Compo
Componenti di Manovra
CLM4
Leva a Ripresa con Vite Filettata
Caratteristiche
MATERIALE CORPO: Poliammide rinforzata fibra di vetro
PARTE METALLICA: Vite filettata in acciaio zincato
Colori su richiesta: blu; giallo; rosso e grigio
