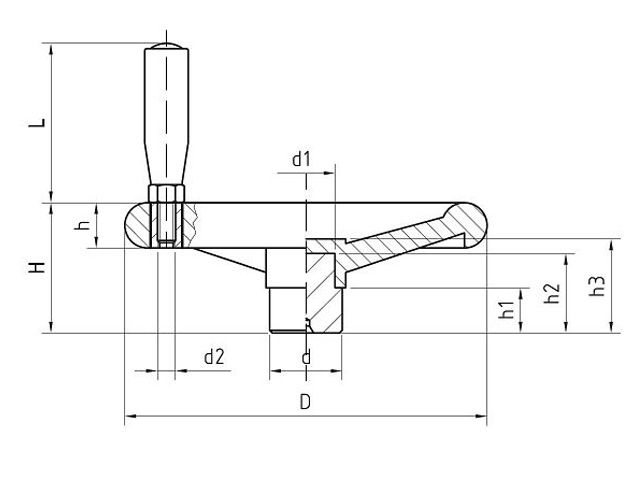

| COD. | D | d | d1 | d2 | H | h | h1 | h2 | h3 | L | Peso gr | Q.tà |
| B1VLG100 | 100 | 24 | 21 | 06MA | 47 | 15 | 17 | 36 | 39 | 51 | 222 | 1 |
| B1VLG120 | 120 | 25 | 21 | 08MA | 49 | 16 | 15 | 35 | 38 | 70 | 274 | 1 |
| B1VLG140 | 140 | 28 | 23 | 08MA | 54 | 20 | 17 | 38 | 41 | 70 | 391 | 1 |
| B1VLG160 | 160 | 32 | 27 | 10MA | 56 | 22 | 21 | 40 | 43 | 85 | 558 | 1 |
| B1VLG200 | 200 | 40 | 32 | 10MA | 72 | 25 | 25 | 47 | 51 | 85 | 903 | 1 |
| B1VLG250 | 250 | 50 | 42 | 12MA | 82 | 29 | 29 | 56 | 60 | 98 | 1677 | 1 |
| B1VLG300 | 300 | 52 | 42 | 12MA | 95 | 35 | 30 | 63 | 68 | 98 | 2291 | 1 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/compo/componenti-di-manovra-operating-components/vlg-volantino-a-4-razze-con-maniglia-girevole.html#sigProId826ac42ce7
https://getechsrl.com/it/prodotti/compo/componenti-di-manovra-operating-components/vlg-volantino-a-4-razze-con-maniglia-girevole.html#sigProId826ac42ce7
Compo
Componenti di Manovra
VLG

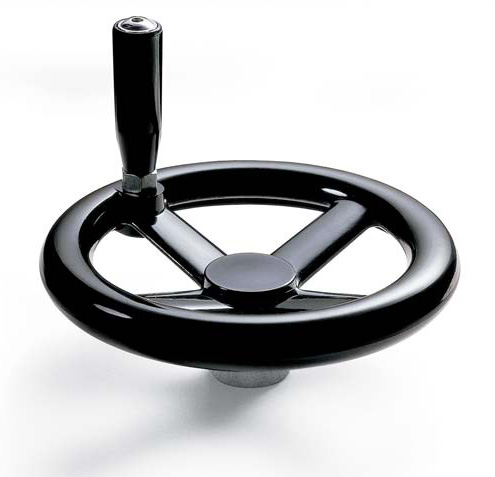

Volantino a 4 Razze con Maniglia Girevole
Caratteristiche
MATERIALE: Fenoplasto rinforzato di colore nero, resistente a solventi, oli, grassi ed altri agenti chimici (PF)
PARTE METALLICA E/O FISSAGGIO: Mozzo in AVP zincato con pre-foro
ALTRI COMPONENTI IN PLASTICA: Maniglia girevole, con boccole in ottone
