| Codice | Codice INOX | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | Fh1 (daN) | Fh2 (daN) | gr |
| 2S.V75/A | 2S.V75/AX | 66,5 | 98 | 20,5 | 37,5 | 34 | 29 | 24 | 15-16 | 5,2 | 11 | 2 | 20 | M5 | 4,5 | 75 | 160 | 98 | |
| 2S.V130/A | 2S.V130/AX | 85 | 142 | 28 | 50 | 42 | 35 | 27/29 | 12,5-19 | 6,2 | 16 | 2,5 | 28 | M6 | 5,6 | 105 | 175 | 230 | |
| 2S.V230/A | 2S.V230/AX | 110,5 | 168 | 33,5 | 67,5 | 45 | 43 | 32 | 19-20 | 8,5 | 18 | 3 | 40 | M8 | 6,7 | 200 | 320 | 380 | |
| 2S.V330/A | - | 129 | 195 | 43 | 79 | 65 | 50 | 45-46 | 29-32 | 10,5 | 22 | 3,5 | 43 | M10 | 8,5 | 240 | 400 | 604 | |
| 2S.V430/A | - | 164 | 247 | 55,5 | 106 | 65 | 58 | 45 | 32 | 12,5 | 26 | 4 | 64 | M12 | 8,5 | 280 | 500 | 1100 | |
| 2S.V530/A | - | 223 | 303 | 84,5 | 143 | 95 | 80 | 70 | 50-51 | 12,5 | 32 | 7 | 90 | M12 | 12,5 | 450 | 875 | 2110 | |
| 2S.V75/E | 2S.V75/EX | 67 | 98 | 20,5 | 38 | 34 | 29 | 24 | 15-16 | 4 | 11 | 2 | M5 | 4,5 | 75 | 160 | 100 | ||
| 2S.V130/E | 2S.V130/EX | 86 | 142 | 28 | 51 | 42 | 35 | 27-29 | 12,5-19 | 5 | 16 | 2,5 | M6 | 5,6 | 105 | 175 | 235 | ||
| 2S.V230/E | 2S.V230/EX | 112 | 168 | 33,5 | 69 | 45 | 43 | 32 | 19-20 | 6 | 18 | 3 | M8 | 6,7 | 200 | 320 | 390 | ||
| 2S.V330/E | - | 130,5 | 195 | 43 | 80,5 | 65 | 50 | 45-46 | 29-32 | 7 | 22 | 3,5 | M10 | 8,5 | 240 | 400 | 604 | ||
| 2S.V430/E | - | 166 | 247 | 55,5 | 108 | 65 | 58 | 45 | 32 | 10 | 26 | 4 | M12 | 8,5 | 280 | 500 | 1100 | ||
| 2S.V530/E | - | 225 | 303 | 84,5 | 145 | 95 | 80 | 70 | 50-51 | 10 | 32 | 7 | M12 | 12,5 | 450 | 875 | 2110 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/a-e-attrezzi-di-serraggio-verticali-con-base-piegata.html#sigProId49aa67e97c
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/a-e-attrezzi-di-serraggio-verticali-con-base-piegata.html#sigProId49aa67e97c
Hyrax
Attrezzi di Serraggio
A - E

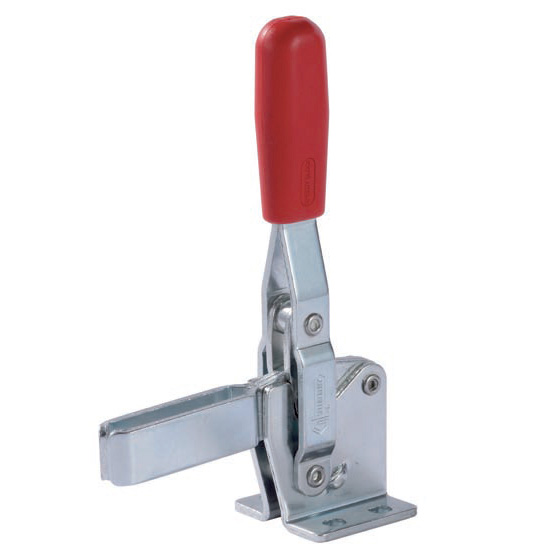

Attrezzi di Serraggio Verticali con Base Piegata
Gli attrezzi in acciaio INOX AISI 304 sono indicati con una 'X' nel codice (es. 2S.V75/AX)
Caratteristiche ed applicazioni
Gli attrezzi di serraggio della serie verticale garantiscono un'elevata forza di serraggio a fronte di un minimo sforzo. Grazie a ciò, gli attrezzi della serie verticale offrono una delle più versatili applicazioni nel campo industriale. Durante la chiusura, la leva di serraggio viene guidata lateralmente per garantire maggiore stabilità contro eventuali sollecitazioni trasversali. L'applicazione e rimozione del pezzo da lavorare non presentano un problema grazie all'ampio raggio di apertura dell'attrezzo.
Durante il montaggio viene interposto uno speciale grasso fra le superfici a contatto.
Campi di applicazione: lavorazione del legno, stampaggio ad iniezione di materie plastiche, lavorazione CNC, industria automobilistica, ingegneria.
Materiale: Acciaio Zincato o Acciaio Inox AISI 304
Rivetti: Acciaio Zincato o Acciaio Inox AISI 304
Impugnature: Poliuretano di colore rosso - resistente a olii, grassi ed altri agenti chimici.

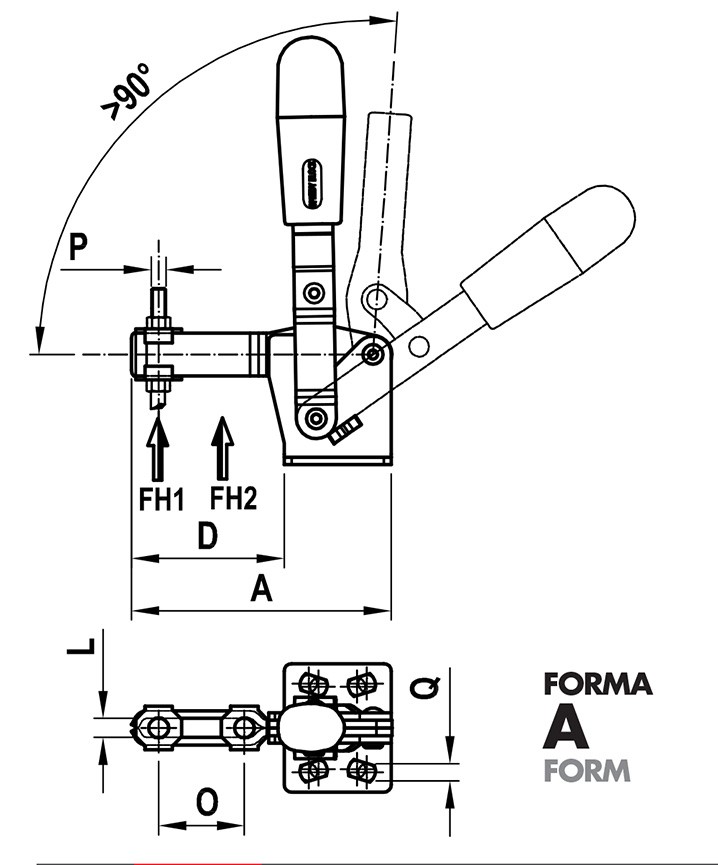

Esecuzione: Forma A e forma AX con leva di serraggio aperta e due rondelle piegate.

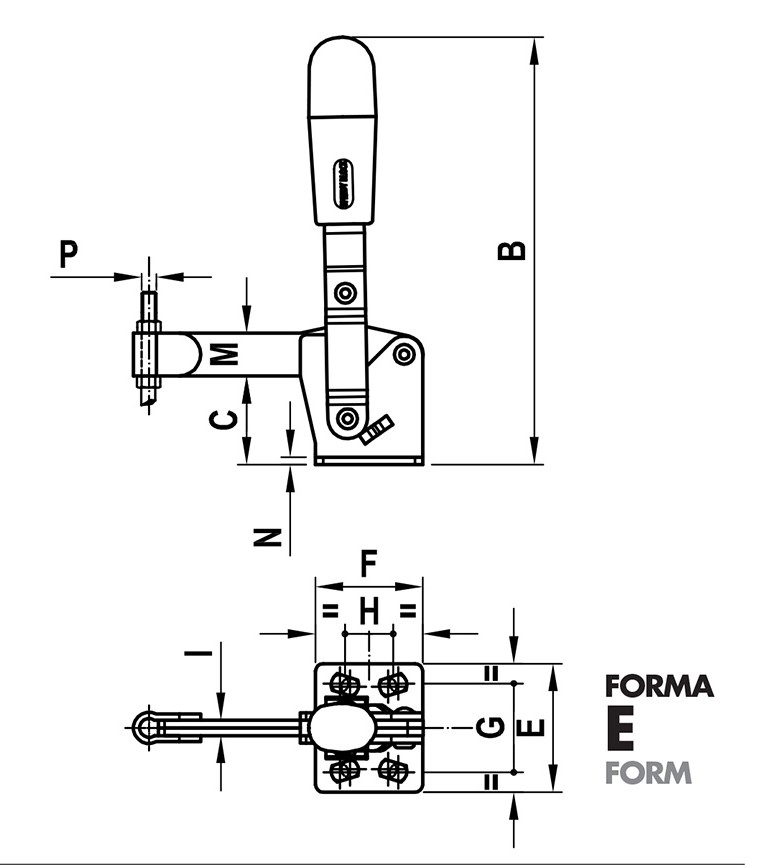

Forma E e forma EX con leva di serraggio piena e fascetta porta vite da saldare nella posizione e con l'angolazione desiderata.
