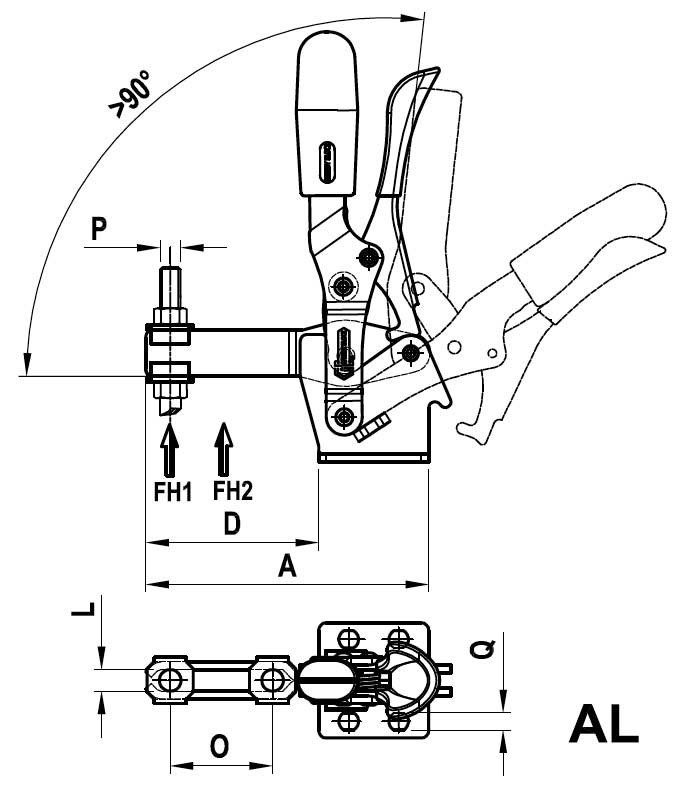

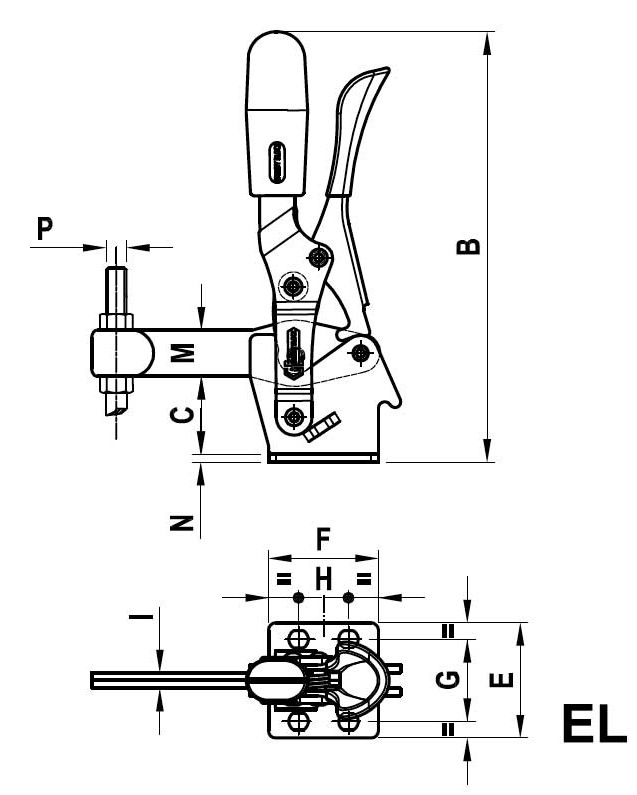

| Codice | Codice INOX | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | Fh1 (daN) | Fh2 (daN) | gr |
| 2S.V130/AL | 2S.V130/ALX | 85 | 142 | 28 | 50 | 42 | 35 | 27-29 | 12,5-19 | 6,2 | 16 | 2,5 | 28 | M6 | 5,6 | 105 | 175 | 275 | |
| 2S.V230/AL | 2S.V230/ALX | 110,5 | 168 | 33,5 | 67,5 | 45 | 43 | 32 | 18-21 | 8,5 | 18 | 3 | 40 | M8 | 6,7 | 200 | 320 | 380 | |
| 2S.V130/EL | 2S.V130/ELX | 86 | 142 | 28 | 51 | 42 | 35 | 27-29 | 12,5-19 | 5 | 16 | 2,5 | M6 | 5,6 | 105 | 175 | 280 | ||
| 2S.V230/EL | 2S.V230/ELX | 112 | 168 | 33,5 | 69 | 45 | 43 | 32 | 18-21 | 6 | 18 | 3 | M8 | 6,7 | 200 | 320 | 390 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/al-el-attrezzi-di-serraggio-verticali-a-base-piegata-e-con-leva-anti-sgancio.html#sigProIde83e9149e2
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/al-el-attrezzi-di-serraggio-verticali-a-base-piegata-e-con-leva-anti-sgancio.html#sigProIde83e9149e2
Hyrax
Attrezzi di Serraggio
AL - EL

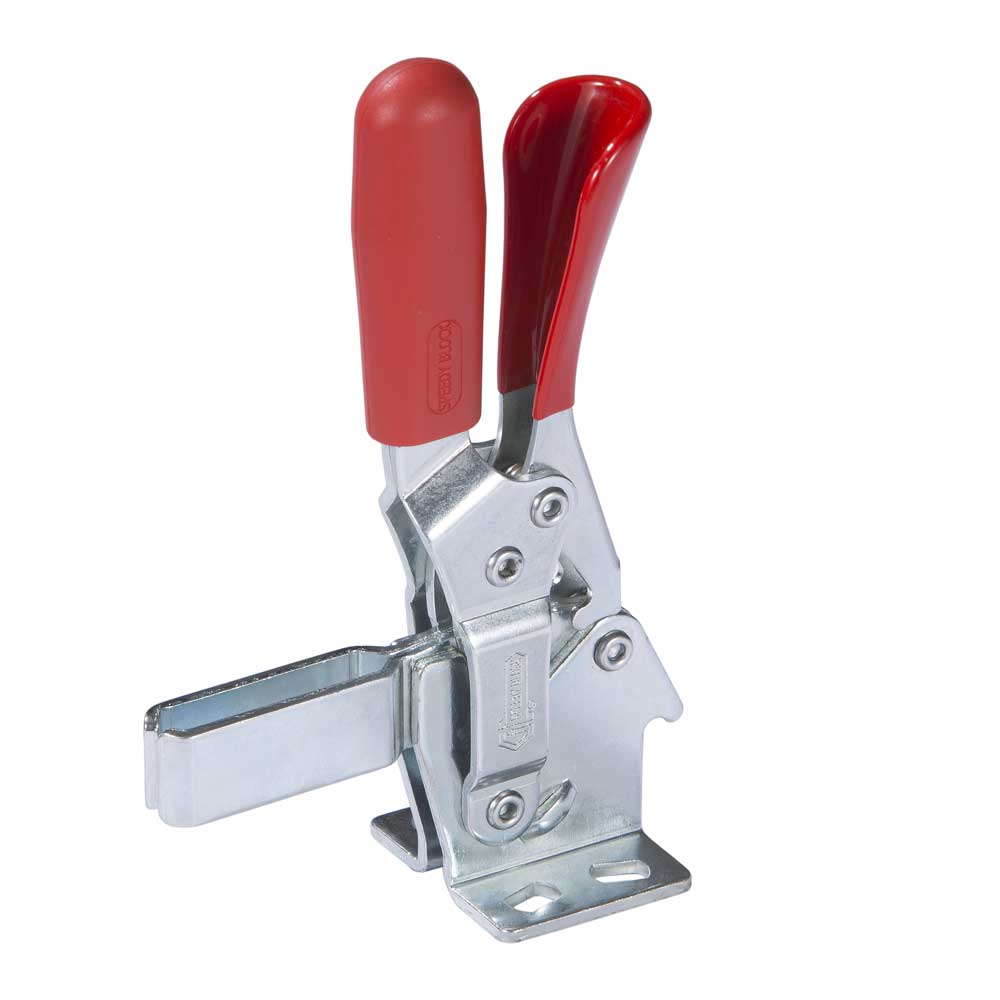

Attrezzi di Serraggio Verticali a Base Piegata e con Leva Anti Sgancio
Gli attrezzi in acciaio INOX AISI 304 sono indicati con una 'X' nel codice (es.. 2S.V130/ALX)
Caratteristiche ed applicazioni
La caratteristica principale che differenzia questo attrezzo di serraggio da altri di questa serie, è la speciale leva anti sgancio che ha lo scopo di evitare eventuali aperture accidentali causate dalle vibrazioni. Grazie allo speciale design dell'attrezzo, le dita dell'operatore sono protette da incidenti durante l'apertura della leva.
Gli attrezzi di serraggio della serie verticale garantiscono un'elevata forza di serraggio a fronte di un minimo sforzo. Grazie a ciò, gli attrezzi della serie verticale offrono una delle più versatili applicazioni nel campo industriale. Durante la chiusura, la leva di serraggio viene guidata lateralmente per garantire maggiore stabilità contro eventuali sollecitazioni trasversali.
Durante il montaggio viene interposto uno speciale grasso fra le superfici a contatto.
Campi di applicazione: lavorazione del legno, stampaggio ad iniezione di materie plastiche, lavorazione CNC, industria automobilistica, ingegneria.
Materiale: Acciaio zincato o acciaio Inox AISI 304
Rivetti: Acciaio zincato o acciaio Inox AISI 304
Bussole di supporto: Acciaio temprato e rettificato
Impugnature: Poliuretano di colore rosso - resistente a olii, grassi ed altri agenti chimici.
Esecuzione:
Forma AL e forma ALX con leva di serraggio aperta e due rondelle piegate.
Forma EL e forma ELX con leva di serraggio piena e fascetta porta vite da saldare nella posizione e con l'angolazione desiderata.
