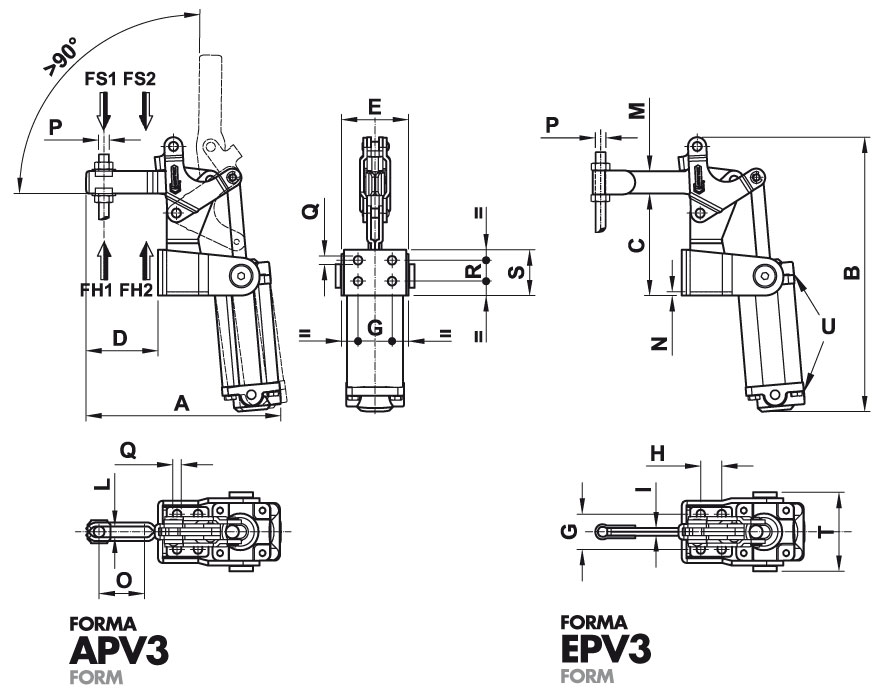

| Codice | A | B | C | D | E | G | H | I | L | M | N | O | P | Q | R | S | T | U | Fh1 (daN) | Fh2 (daN) | Fs1 (daN) | Fs2 (daN) | gr |
| 2S.P200/APV3 | 149 | 210 | 77 | 55 | 51 | 26 | 16 | 8,5 | 17 | 3 | 34 | M8 | 6,5 | 16 | 35 | 59,5 | 1/8" | 160 | 250 | 90 | 150 | 1200 | |
| 2S.P300/APV3 | 186 | 258 | 108 | 71 | 60,5 | 30 | 28 | 10,3 | 20 | 3 | 42 | M10 | 8,5 | 30 | 50 | 68,5 | 1/4" | 240 | 370 | 120 | 240 | 2450 | |
| 2S.P200/EPV3 | 151 | 210 | 77 | 57 | 51 | 26 | 16 | 6 | 17 | 3 | M8 | 6,5 | 16 | 35 | 59,5 | 1/8" | 160 | 250 | 90 | 150 | 1200 | ||
| 2S.P300/EPV3 | 187,5 | 258 | 108 | 72,5 | 60,5 | 30 | 28 | 8 | 20 | 3 | M10 | 8,5 | 30 | 50 | 68,5 | 1/4" | 240 | 370 | 120 | 240 | 2450 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/apv3-epv3-attrezzi-di-serraggio-pneumatici.html#sigProId8106927d89
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/apv3-epv3-attrezzi-di-serraggio-pneumatici.html#sigProId8106927d89
Hyrax
Attrezzi di Serraggio
APV3 - EPV3

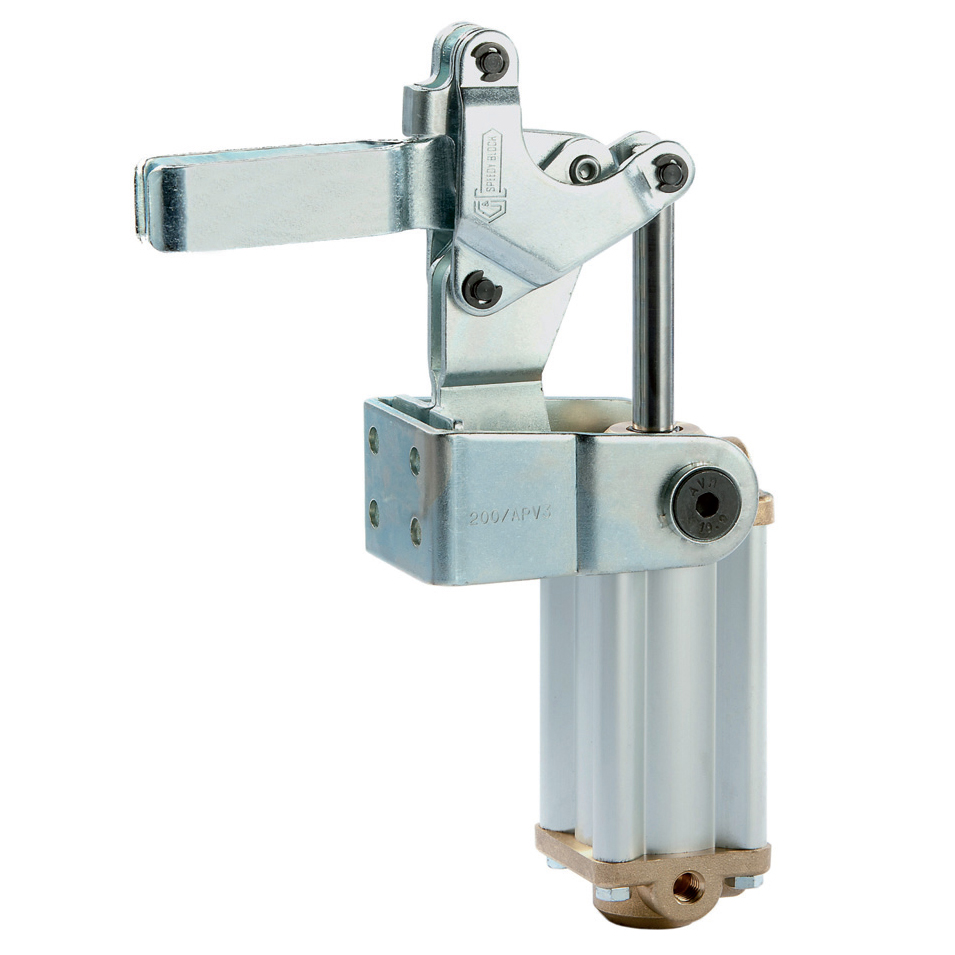

Attrezzi di Serraggio Pneumatici
Caratteristiche e applicazioni
Gli attrezzi di questa serie combinano il design degli attrezzi di serraggio azionati manualmente con la potenza offerta dalla pneumatica, offrendo una maggiore produttività ed un funzionamento sicuro ed automatico. Oltre all'elevata capacità di carico, gli attrezzi di serraggio pneumatici offrono diversi vantaggi:
- Forza di serraggio costante (FS) - indipendente dall'operatore.
- Possibilità di azionamento di più attrezzi contemporaneamente.
- Possibilità di azionamento da diversi punti - comando a distanza anche eseguito da macchine.
- Diverse versioni sono disponibili con cilindri magnetici che permettono un controllo di posizionamento senza contatti, per ottenere impulsi elettrici di comando in particolari situazioni di serraggio.
L'attrezzo di serraggio rimane chiuso anche in caso di caduta di pressione.
L'attrezzo di serraggio manuale equivalente si trova nella serie verticale (vedi Attrezzi di Serraggio Verticale con Base Piegata Forma AV e Forma EV)
Raccomandazioni
E’ raccomandato l’uso di un gruppo filtro-riduttore-lubrificatore per un buon funzionamento del cilindro, mentre per una lunga durata degli organi meccanici si consiglia di munirsi di opportuni regolatori di flusso ed eseguire la taratura della velocità di esecuzione dei movimenti voluti, partendo da una bassa velocità e aumentando gradualmente.
Durante il montaggio fra le superfici a contatto viene interposto uno speciale grasso.
Materiale: Lamiera e rivetti in acciaio zincato, perni di rotazione in acciaio temprato e rettificato.
Esecuzione:
Forma APV3 con leva di serraggio aperta e due rondelle piegate.
Forma EPV3 con leva di serraggio piena e fascetta porta vite.
Cilindro: Max pressione d’esercizio 6 Bar - Max temperatura di esercizio 80°C.
L’interruttore reed per la rilevazione della posizione, per le grandezze 200 e 300, è l'articolo 2S.AAU460, mentre per la grandezza 400,è l'articolo 2S.AAU450 . Gli interruttori di prossimità sono da ordinare separatamente! (vedi Accessori)
Puntali: Da ordinare separatamente
