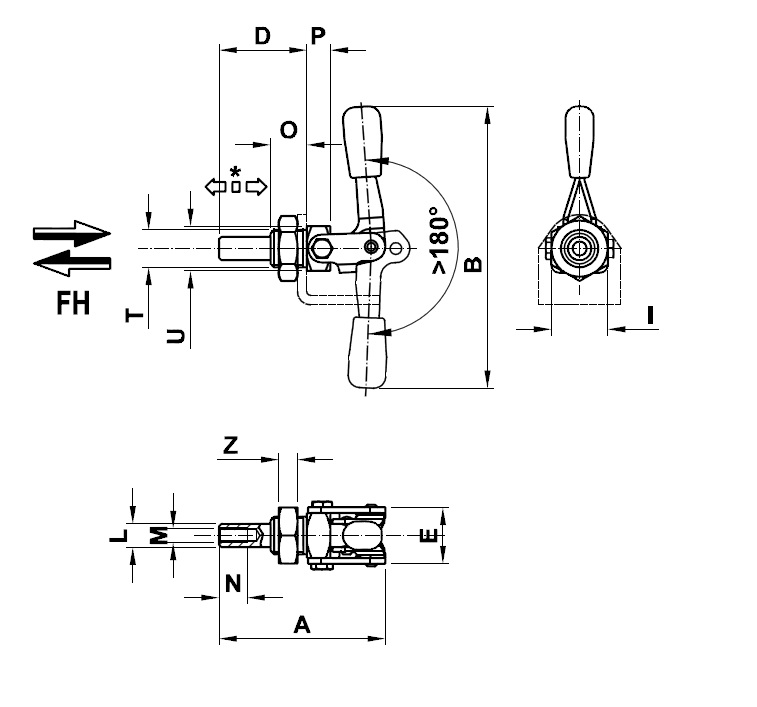

| Codice | Codice INOX | A | B | D | E | I | L | M | N | O | P | T | U | Z | * | Fh (daN) | gr |
| 2S.S80/AS | 2S.S80/ASX | 71 | 120 | 38 | 24 | 24 | 10 | M6 | 12 | 15,5 | 10 | M16X1,5 | 19 | 8 | 21 | 300 | 135 |
| 2S.S165/AS | 2S.S165/ASX | 113 | 194 | 59 | 28 | 30 | 12 | M8 | 15 | 20 | 16 | M20X1,5 | 22 | 9 | 38 | 540 | 335 |
| 2S.S340/AS | 2S.S340/ASX | 173 | 256 | 90 | 38 | 36 | 16 | M10 | 18 | 22 | 28 | M24X2 | 30 | 10 | 66 | 700 | 835 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/as-light-attrezzi-di-serraggio-ad-asta-di-spinta-e-trazione.html#sigProIdcf3ad7575c
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/as-light-attrezzi-di-serraggio-ad-asta-di-spinta-e-trazione.html#sigProIdcf3ad7575c
Hyrax
Attrezzi di Serraggio
AS Leggera

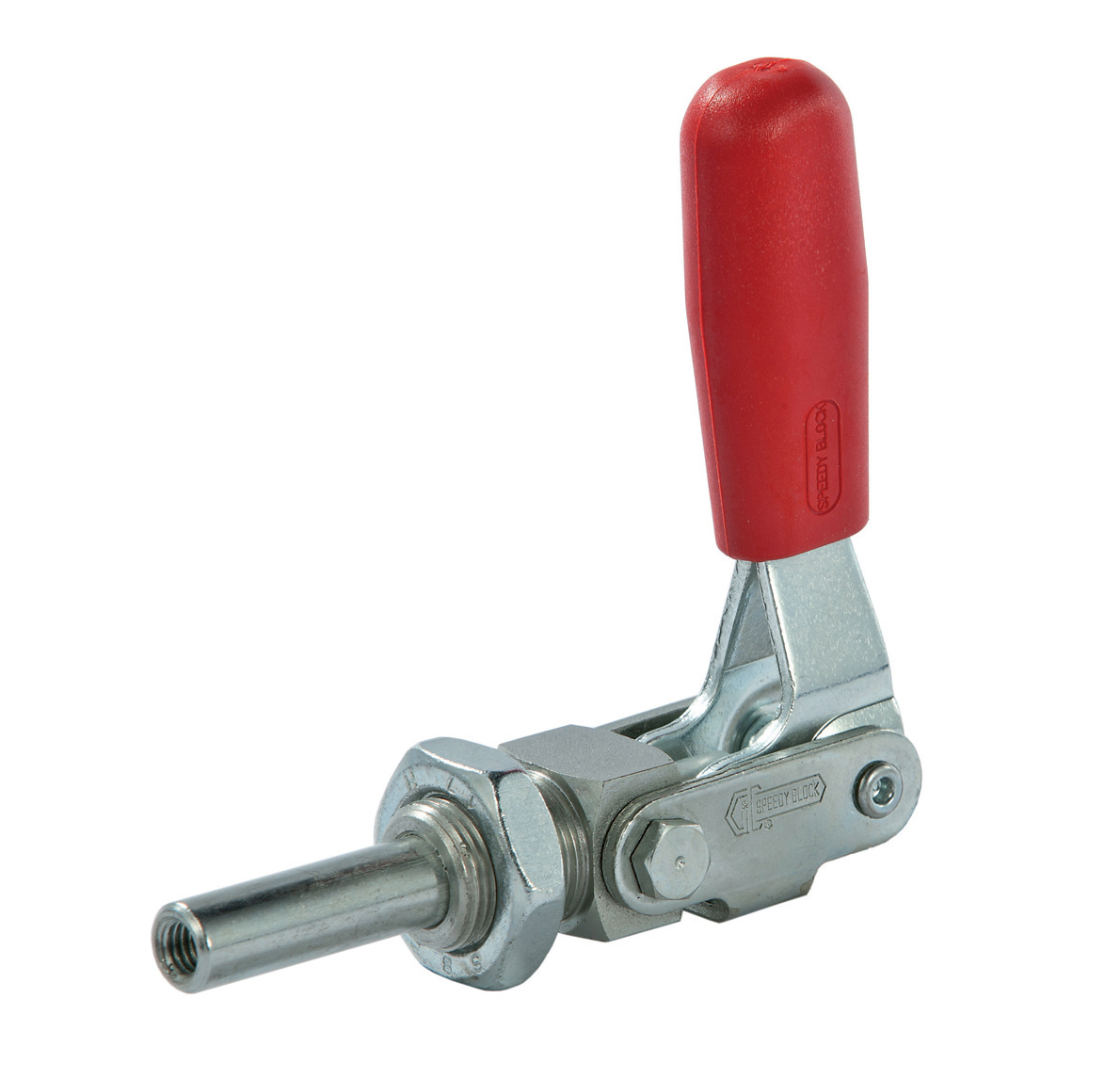

Attrezzi di Serraggio ad Asta di Spinta e Trazione
Gli attrezzi in acciaio INOX AISI 304 sono indicati con una 'X' nel codice (es. 2S.S80/ASX)
Caratteristiche ed applicazioni
Gli attrezzi di serraggio della serie ad asta di spinta convertono il movimento circolare della leva in movimento lineare dell'asta di spinta. Questo attrezzo può lavorare sia a spinta che a trazione. Grazie allo speciale filetto frontale, gli attrezzi ad asta di spinta possono essere montati direttamente sull'attrezzatura di utilizzo e la leva di comando può essere ruotata nella posizione desiderata.
Durante il montaggio viene interposto uno speciale grasso fra le superfici a contatto.
Accessori: Squadra di Fissaggio per Attrezzi di Serraggio ad Asta di Spinta (da ordinare separatamente) che ne aumenta le possibilità di utilizzo.
Campi di applicazione: lavorazione del legno, stampaggio ad iniezione di materie plastiche, lavorazione CNC, industria automobilistica, ingegneria.
Materiale: Acciaio zincato o acciaio Inox AISI 304
Rivetti, asta di spinta, viti di fissaggio bussola e ghiera: Acciaio zincato o acciaio Inox AISI 304
Bussole di scorrimento: Acciaio zincato o acciaio Inox AISI 303
Squadra di fissaggio (da ordinare separatamente): Acciaio zincato o acciaio Inox AISI 304
Impugnature: Poliuretano di colore rosso - resistente a olii, grassi ed altri agenti chimici.
