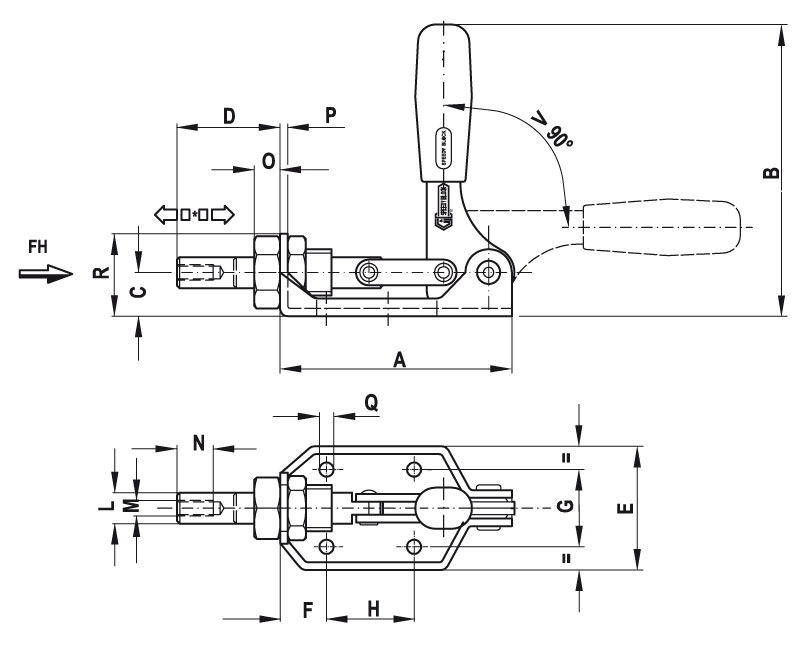

| Codice | A | B | C | D | E | F | G | H | L | M | N | O | P | Q | R | * | Fh (daN) | gr |
| 2S.S120/AS | 130 | 111 | 17 | 40 | 48 | 18 | 30 | 34 | 12 | M6 | 12 | 10 | 3 | 5,5 | 32 | 20 | 360 | 350 |
| 2S.S300/AS | 167 | 140 | 20 | 57 | 58 | 18 | 34 | 50 | 14 | M8 | 16 | 12 | 3 | 6,5 | 36 | 33 | 720 | 560 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/as-solo-a-spinta-attrezzi-di-serraggio-ad-asta-di-spinta.html#sigProId9ca4e35d79
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/as-solo-a-spinta-attrezzi-di-serraggio-ad-asta-di-spinta.html#sigProId9ca4e35d79
Hyrax
Attrezzi di Serraggio

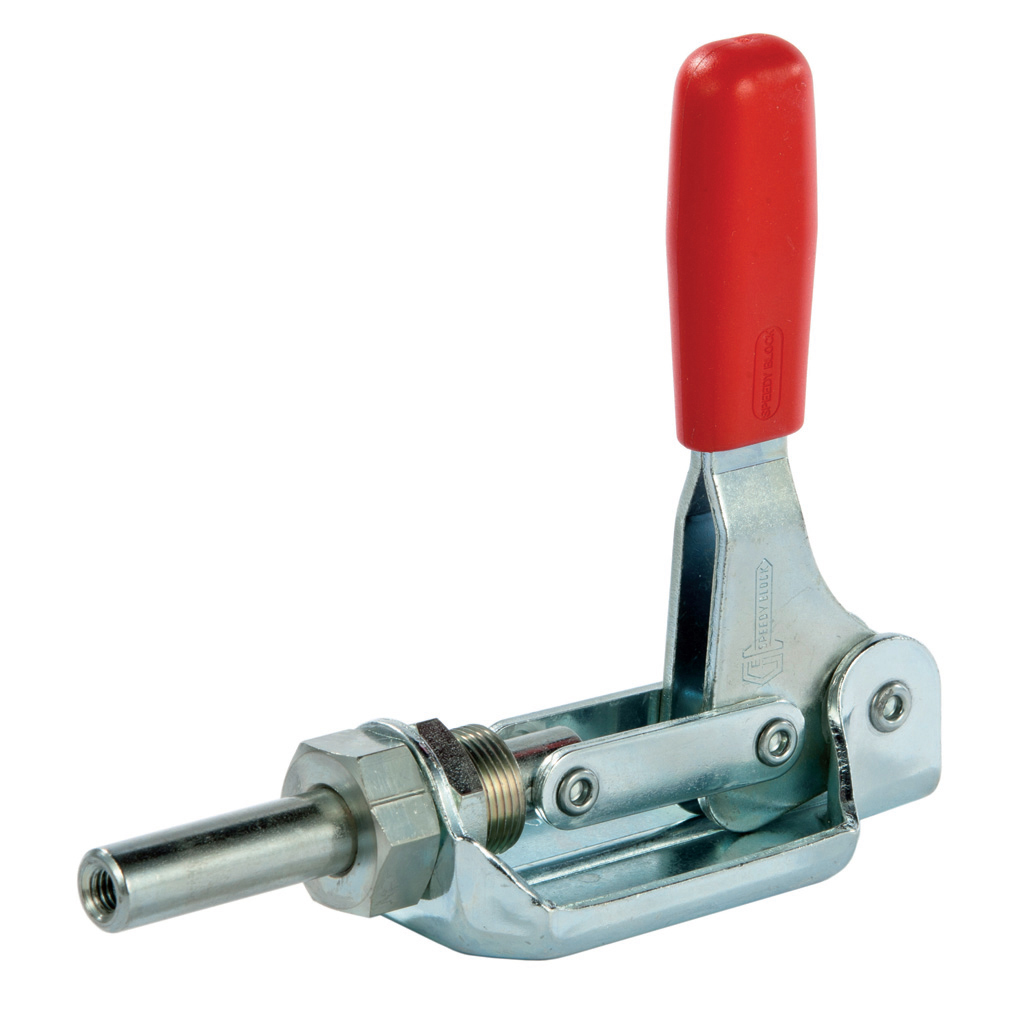

AS Solo a Spinta
Attrezzi di Serraggio ad Asta di Spinta
Caratteristiche ed applicazioni
Gli attrezzi di serraggio della serie ad asta di spinta convertono il movimento circolare della leva in movimento lineare dell'asta di spinta. Questo attrezzo può lavorare solo a spinta. Durante il montaggio viene interposto uno speciale grasso fra le superfici a contatto.
Campi di applicazione: lavorazione del legno, stampaggio ad iniezione di materie plastiche, lavorazione CNC, industria automobilistica, ingegneria.
Materiale: Acciaio zincato
Rivetti, asta di spinta e leva di comando: Acciaio zincato
Corpo di base: Ottone verniciato nero per la grandezza 70; acciaio forgiato a caldo e verniciato nero per le altre grandezze.
Impugnature: Poliuretano di colore rosso - resistente a olii, grassi ed altri agenti chimici.
