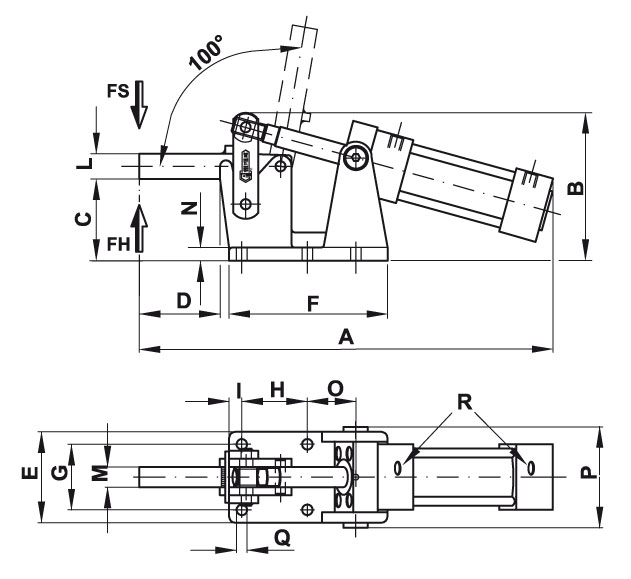

| Codice | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R | Fh (daN) | Fs (daN) | gr |
| 2S.P1000/EPM | 410 | 146,5 | 80 | 80 | 90 | 155 | 65 | 65 | 12,5 | 25 | 20 | 13 | 48 | 102 | 10,5 | 1/4" | 1000 | 320 | 6500 |
| 2S.P2000/EPM | 487 | 171,5 | 90 | 100 | 100 | 176 | 70 | 70 | 15 | 35 | 20 | 13 | 56 | 112 | 10,5 | 3/8" | 2000 | 380 | 9500 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/epm-attrezzi-di-serraggio-pneumatici-con-cilindro-magnetico.html#sigProIddc67f1f8c5
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/epm-attrezzi-di-serraggio-pneumatici-con-cilindro-magnetico.html#sigProIddc67f1f8c5
Hyrax
Attrezzi di Serraggio
EPM

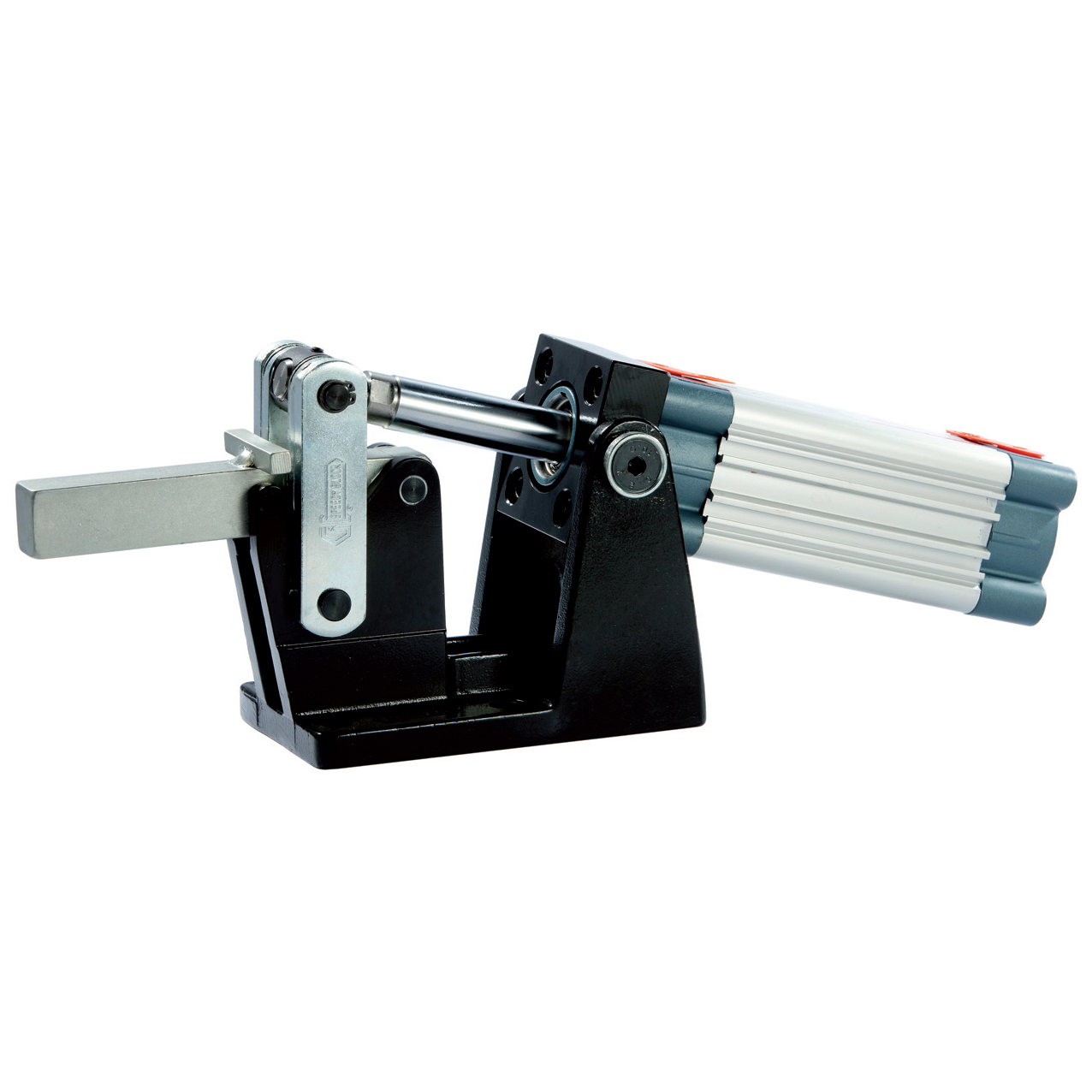

Attrezzi di Serraggio Pneumatici con Cilindro Magnetico
Caratteristiche e applicazioni
Gli attrezzi di questa serie combinano il design degli attrezzi di serraggio azionati manualmente con la potenza offerta dalla pneumatica, offrendo una maggiore produttività ed un funzionamento sicuro ed automatico. Oltre all'elevata capacità di carico, gli attrezzi di serraggio pneumatici offrono diversi vantaggi:
- Forza di serraggio costante (FS) - indipendente dall'operatore.
- Possibilità di azionamento di più attrezzi contemporaneamente.
- Possibilità di azionamento da diversi punti - comando a distanza anche eseguito da macchine.
- Diverse versioni sono disponibili con cilindri magnetici che permettono un controllo di posizionamento senza contatti, per ottenere impulsi elettrici di comando in particolari situazioni di serraggio.
L'attrezzo di serraggio rimane chiuso anche in caso di caduta di pressione.
Questo attrezzo è anche disponibile senza cilindro magnetico (vedi Attrezzi di Serraggio Pneumatico Forma AP3 e Forma EP3)
L'attrezzo di serraggio manuale equivalente si trova nella serie verticale (vedi Attrezzi di Serraggio Verticale con Base Piegata Forma A e Forma E)
Raccomandazioni
E’ raccomandato l’uso di un gruppo filtro-riduttore-lubrificatore per un buon funzionamento del cilindro, mentre per una lunga durata degli organi meccanici si consiglia di munirsi di opportuni regolatori di flusso ed eseguire la taratura della velocità di esecuzione dei movimenti voluti, partendo da una bassa velocità e aumentando gradualmente.
Durante il montaggio fra le superfici a contatto viene interposto uno speciale grasso.
Materiale: Corpo base in ghisa sferoidale verniciato nero, leva in acciaio zincato e perni temprati e rettificati.
Cilindro: Norma ISO Magnetico. Max pressione d’esercizio 10 Bar - Max temperatura di esercizio 80°C.
L’interruttore reed per la rilevazione della posizione, per questo cilindro, è l'articolo 2S.AAU470 . Gli interruttori di prossimità sono da ordinare separatamente! (vedi Accessori)
