Codice | Per modelli |
2S.AAU470 | 1000/EPM/EPVM-2000/EPM/EPVM |

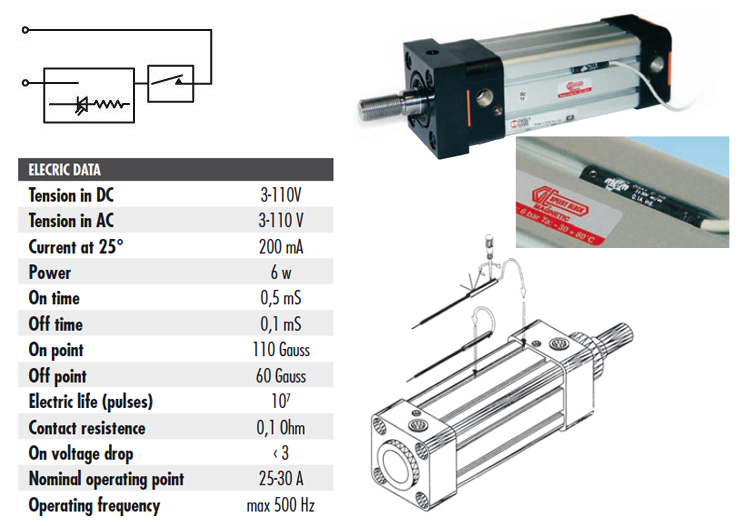

Dati Elettrici
Tensione in DC 3-110V
Tensione in AC 3-110 V
Corrente a 25° 200 mA
Potenza 6 w
Tempo di inserzione 0.5 mS
Tempo di disinserzione 0.1 mS
Punto di inserzione 110 Gauss
Punto di disinserzione 60 Gauss
Vita elettrica (impulsi) 107
Resistenza al contatto 0.1 Ohm
Cadura di tensione ‹ 3
V Punto di lavoro nominale 25-30 A
T Frequenza di lavoro Max. 500 Hz

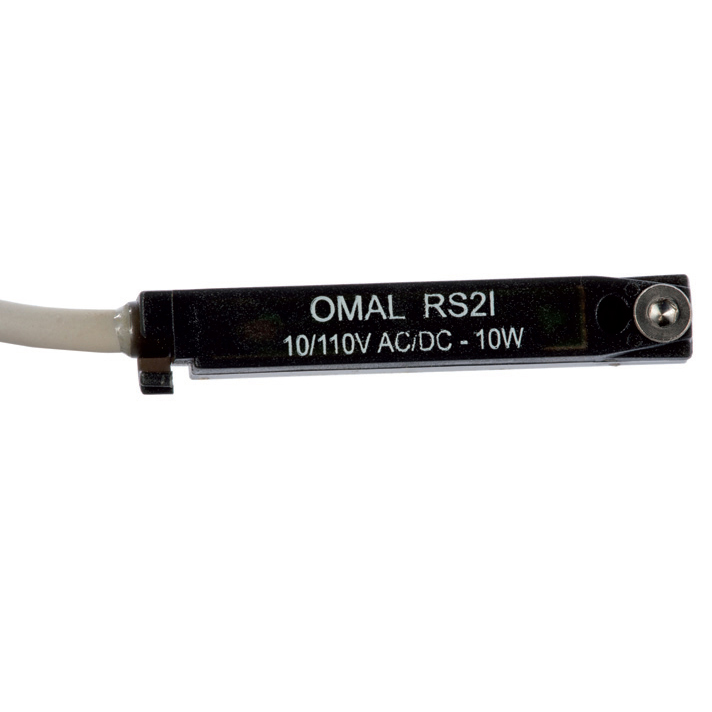

Gli interruttori di prossimità sono sensori in grado di avvertire la presenza di un campo magnetico e segnalarlo a mezzo di un impulso elettrico. Nella serie pneumatica magnetica, gli attrezzi sono forniti di cilindri magnetici i quali, correlati dai relativi interruttori di prossimità forniscono, durante il proprio lavoro, impulsi elettrici di comando e/o controllo. Essendo corredati da led luminosi, funzionano ad una tensione minima di 3 V., ed in caso di collegamento in serie, la caduta di tensione sarà di 3 V. per ognuno. È buona norma utilizzare un cavo di collegamento il più corto possibile perché questo potrebbe nuocere al funzionamento del sensore, a causa della capacità del cavo direttamente proporzionale alla sua lunghezza. Ad esempio per un cavo lungo 10 mt. si consiglia l’applicazione in serie al sensore di un induttore che annulli gli effetti della capacità del cavo stesso. In corrente continua il polo positivo va collegato sempre al filo marrone, è consigliabile mantenere un’adeguata distanza da cavi elettrici e grosse masse ferrose poiché queste potrebbero provocare disturbi al sensore a causa degli effetti di mutua induzione. I sensori sono in condizione di sentire un segnale alla velocità di 1 m/s.
