| Codice | Codice INOX | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | Fh1 (daN) | Fh2 (daN) | gr |
| 2S.O25/M | 2S.O25/MX | 68 | 23 | 12 | 19 | 24,5 | 24 | 16 | 15 | - | 4,2 | 7 | 1,2 | 10 | M4 | 4,3 | 40 | - | 25 |
| 2S.O75/M | 2S.O75/MX | 118 | 37 | 20 | 40 | 26 | 28 | 16-19 | 13,5 | - | 5,5 | 11 | 2 | 20 | M5 | 4,5 | 90 | 135 | 88 |
| 2S.O130/M | 2S.O130/MX | 170 | 51 | 30,5 | 56 | 40 | 36 | 22,4-28,4 | 26 | - | 6,5 | 16 | 2,5 | 32 | M6 | 5,5 | 100 | 200 | 200 |
| 2S.O230/M | 2S.O230/MX | 195 | 61,5 | 36,5 | 65 | 42 | 44 | 26-31,5 | 26 | - | 8,5 | 18 | 3 | 37 | M8 | 6,5 | 170 | 330 | 330 |
| 2S.O355/M | - | 269 | 83 | 50 | 100 | 56 | 60 | 38,8-43 | 41 | - | 10 | 22 | 3,5 | 58 | M10 | 8,5 | 180 | 400 | 700 |
| 2S.O455/M | - | 308 | 98,5 | 60 | 115 | 65 | 70 | 40-43 | 41,5 | - | 12,4 | 26 | 4 | 65 | M12 | 8,5 | 320 | 620 | 1200 |
| 2S.O75/O | 2S.O75/OX | 118,5 | 37 | 20 | 40,5 | 26 | 28 | 16-19 | 13,5 | 4 | - | 11 | 2 | - | M5 | 4,5 | 90 | 135 | 88 |
| 2S.O130/O | 2S.O130/OX | 171 | 51 | 29 | 57 | 40 | 36 | 22,4-28,4 | 26 | 5 | - | 14 | 2,5 | - | M6 | 5,5 | 100 | 200 | 200 |
| 2S.O230/O | 2S.O230/OX | 197 | 61,5 | 36,5 | 67 | 42 | 44 | 26-31,5 | 26 | 6 | - | 18 | 3 | - | M8 | 6,5 | 170 | 330 | 340 |
| 2S.O355/O | - | 271 | 83 | 50 | 102 | 56 | 60 | 38,8-43 | 41 | 7 | - | 22 | 3,5 | - | M10 | 8,5 | 180 | 400 | 720 |
| 2S.O455/O | - | 310 | 98,5 | 60 | 117 | 65 | 70 | 40-43 | 41,5 | 10 | - | 26 | 4 | - | M12 | 8,5 | 320 | 620 | 1230 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/m-o-attrezzi-di-serraggio-orizzontali-con-base-piegata.html#sigProId7b40316f29
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/m-o-attrezzi-di-serraggio-orizzontali-con-base-piegata.html#sigProId7b40316f29
Hyrax
Attrezzi di Serraggio
M - O

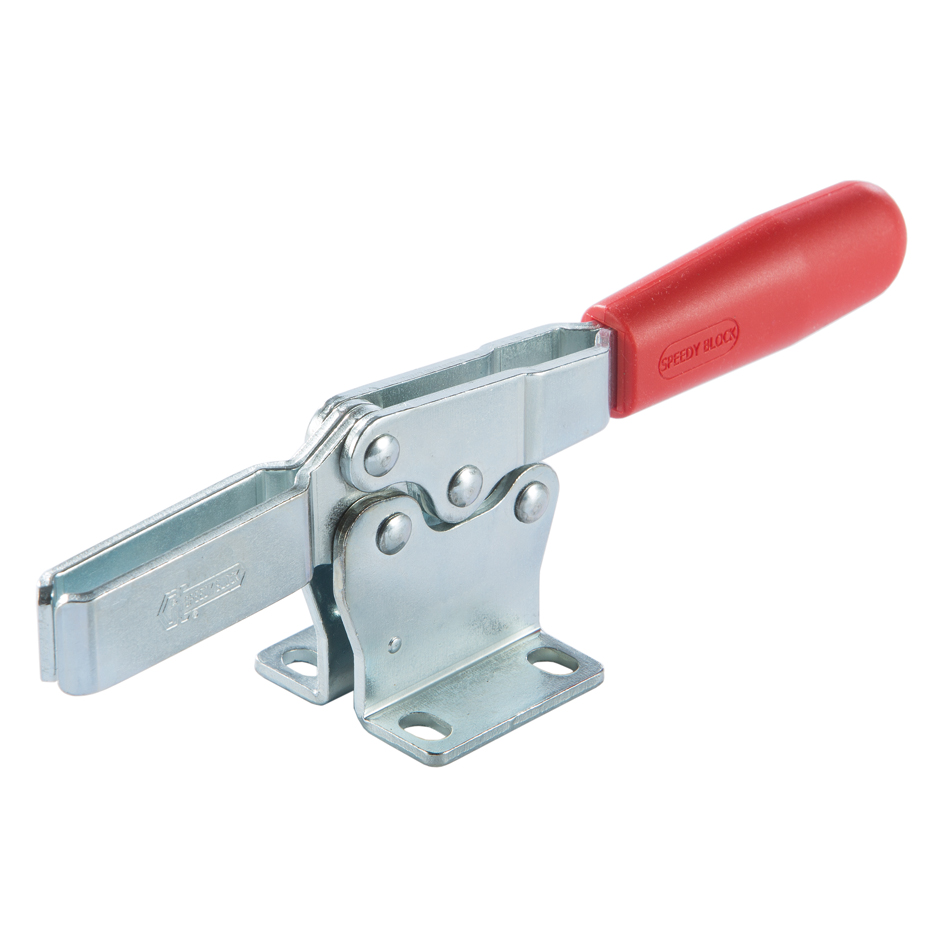

Attrezzi di Serraggio Orizzontali con Base Piegata
Gli attrezzi in acciaio INOX AISI 304 sono indicati con una 'X' nel codice (es. 2S.O25/MX)
Caratteristiche ed applicazioni
Uno dei vantaggi degli attrezzi di serraggio orizzontali è il profilo basso dell'attrezzo, che è essenziale per applicazioni in spazi ridotti. Grazie allo speciale design dell'attrezzo, le dita dell'operatore sono protette da incidenti durante l'apertura della leva.
Durante il montaggio viene interposto uno speciale grasso fra le superfici a contatto.
Campi di applicazione: lavorazione del legno, stampaggio ad iniezione di materie plastiche, lavorazione CNC, industria automobilistica, ingegneria.
Materiale: Acciaio zincato o acciaio Inox AISI 304
Rivetti: Acciaio zincato o acciaio Inox AISI 304
Bussole di supporto: Acciaio temprato e rettificato (per grandezze >=355)
Impugnature: Poliuretano di colore rosso - resistente a olii, grassi ed altri agenti chimici.
Esecuzione:

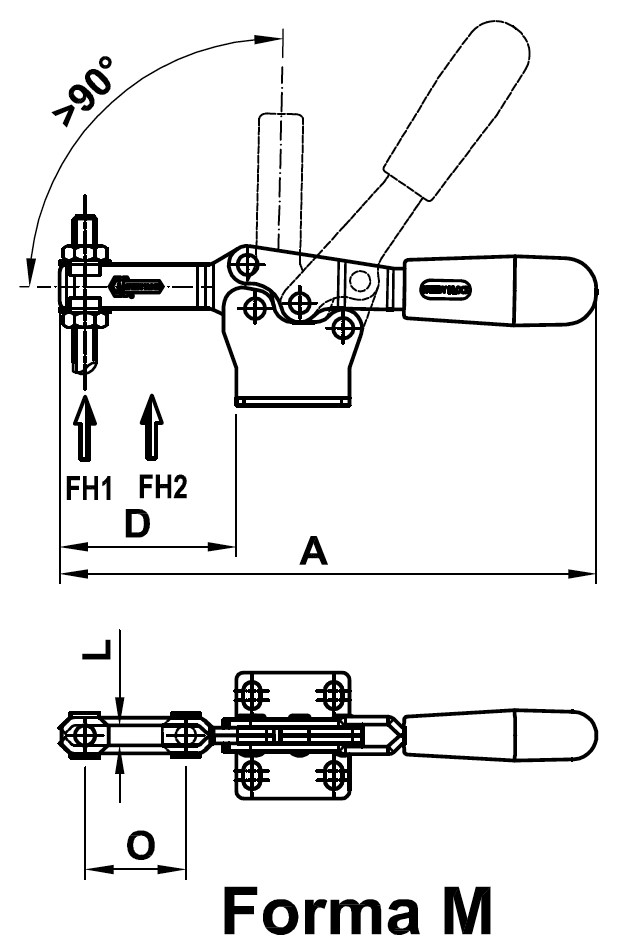

Forma M e forma MX con leva di serraggio aperta e due rondelle piegate.

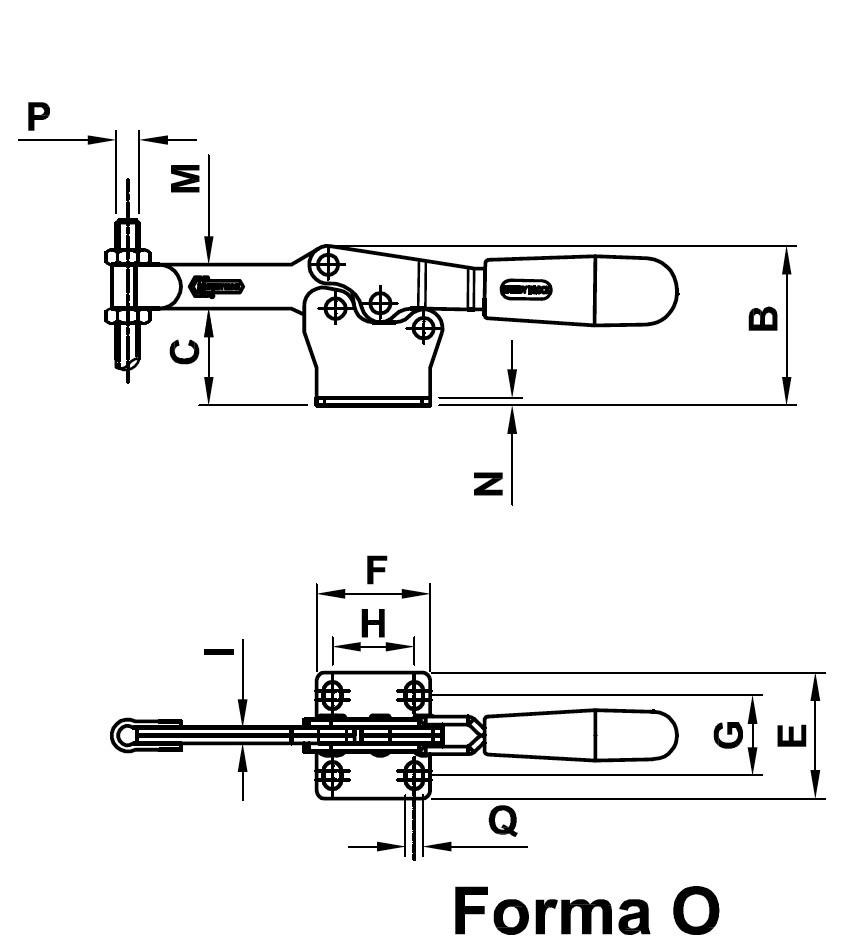

Forma O e forma OX con leva di serraggio piena e fascetta porta vite da saldare nella posizione e con l'angolazione desiderata.
