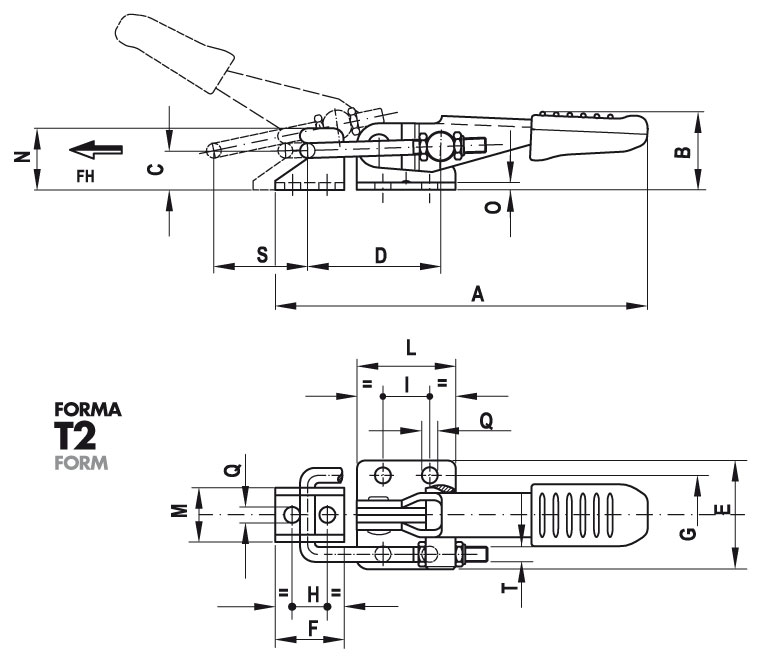

| Codice | Codice INOX | A | B | C | D | E | F | G | H | I | L | M | N | O | Q | S | T | Fh (daN) | gr |
| 2S.T160/T2 | 2S.T160/T2X | 98 | 25 | 12 | 35÷44 | 28 | 20 | 19 | 10 | 16 | 26 | 14 | 18 | 2 | 4,3 | 25 | M4 | 160 | 85 |
| 2S.T320/T2 | 2S.T320/T2X | 152 | 30 | 16 | 54÷63 | 44 | 28 | 32 | 14,3 | 19 | 40 | 22 | 25 | 3 | 6,5 | 48 | M6 | 320 | 250 |
| 2S.T700/T2 | 2S.T700/T2X | 220 | 42 | 24 | 70÷90 | 54 | 38 | 38 | 19 | 41,5 | 60 | 26 | 36 | 3,5 | 8,5 | 58 | M8 | 750 | 600 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/t2-attrezzi-di-serraggio-a-tirante-doppio.html#sigProId7814044321
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/t2-attrezzi-di-serraggio-a-tirante-doppio.html#sigProId7814044321
Hyrax
Attrezzi di Serraggio
T2

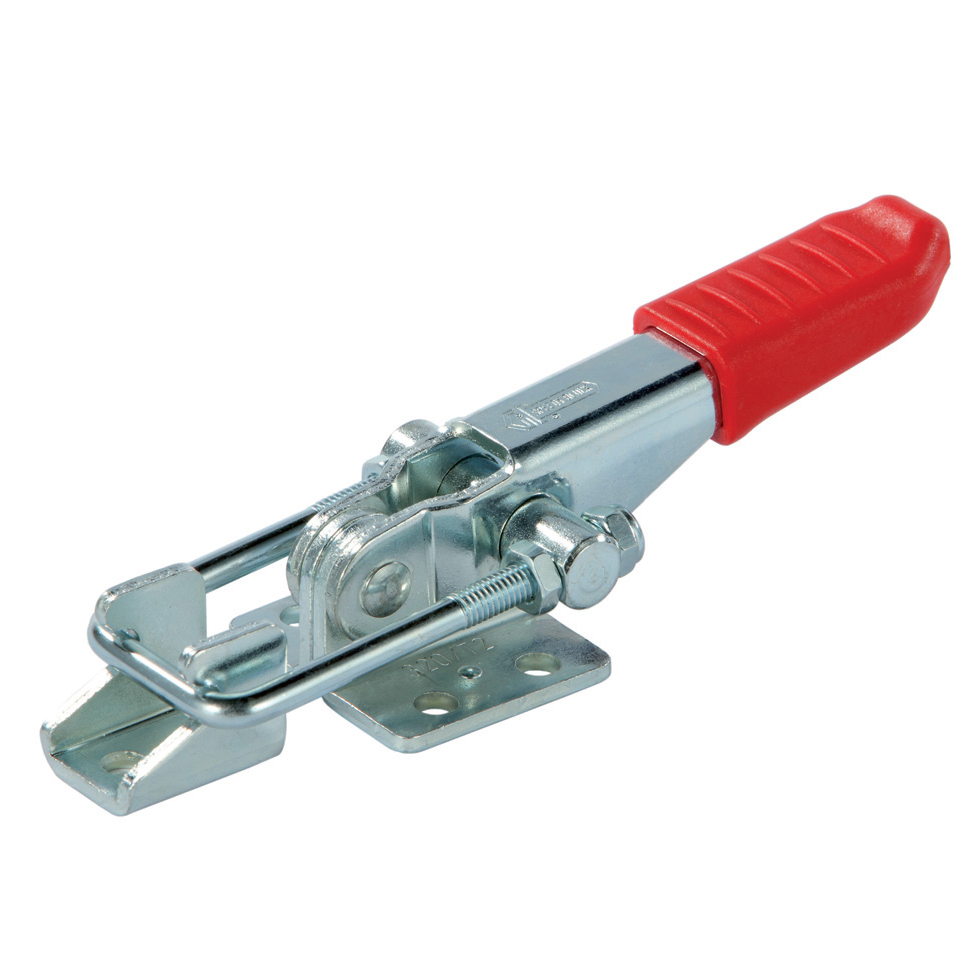

Attrezzi di Serraggio a Tirante Doppio
Gli attrezzi in acciaio INOX AISI 304 sono indicati con una 'X' nel codice (e.g. 2S.T160/T2X)
Caratteristiche ed applicazioni
Gli attrezzi di serraggio della serie a tirante sono per lo più utilizzati nella chiusura di coperchi e contenitori. Uno dei vantaggi degli attrezzi di serraggio di questa serie è il profilo compatto dell'attrezzo, che è essenziale per applicazioni in spazi ridotti. In posizione chiusa la leva di comando è parallela alla base d'appoggio.
Durante il montaggio viene interposto uno speciale grasso fra le superfici a contatto.
Campi di applicazione: lavorazione del legno, stampaggio ad iniezione di materie plastiche, lavorazione CNC, industria automobilistica, ingegneria.
Materiale: Acciaio zincato o acciaio Inox AISI 304
Perni rivettati e tirante: Acciaio zincato o acciaio Inox AISI 304
Perno oscillante: Acciaio zincato o acciaio Inox AISI 303
Impugnature: Poliuretano di colore rosso - resistente a olii, grassi ed altri agenti chimici.
Esecuzione: L'attrezzo viene fornito completo di tirante doppio con dadi e squadra di aggancio.
