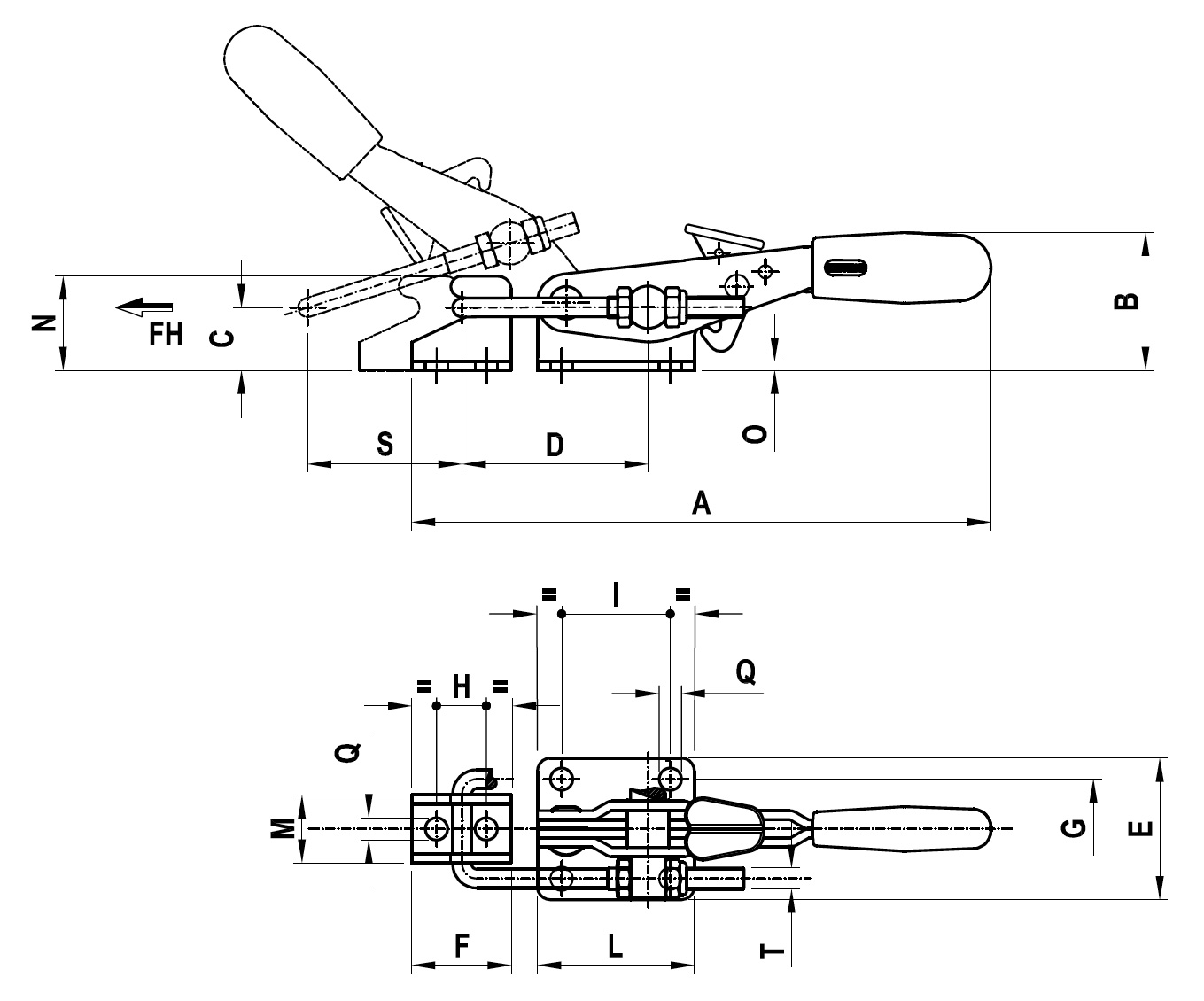

| Codice | Codice INOX | A | B | C | D | E | F | G | H | I | L | M | N | O | Q | S | T | Fh (daN) | gr | gr INOX |
| 2S.T160/T6 | 2S.T160/T16 | 101 | 31 | 12 | 35÷44 | 28 | 20 | 19 | 10 | 16 | 26 | 14 | 18 | 2 | 4,3 | 25 | M4 | 160 | 92 | 95 |
| 2S.T320/T6 | 2S.T320/T16 | 169 | 45 | 16 | 54÷63 | 44 | 28 | 32 | 14,3 | 19 | 40 | 22 | 25 | 3 | 6,5 | 44 | M6 | 320 | 307 | 331 |
| 2S.T700/T6 | 2S.T700/T16 | 221 | 56 | 24 | 70÷90 | 54 | 38 | 38 | 19 | 41,5 | 60 | 26 | 36 | 3,5 | 8,5 | 58 | M8 | 750 | 627 | 644 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/t6-attrezzi-di-serraggio-a-tirante-doppio-con-leva-di-sicurezza.html#sigProId80e11d7c26
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/t6-attrezzi-di-serraggio-a-tirante-doppio-con-leva-di-sicurezza.html#sigProId80e11d7c26
Hyrax
Attrezzi di Serraggio

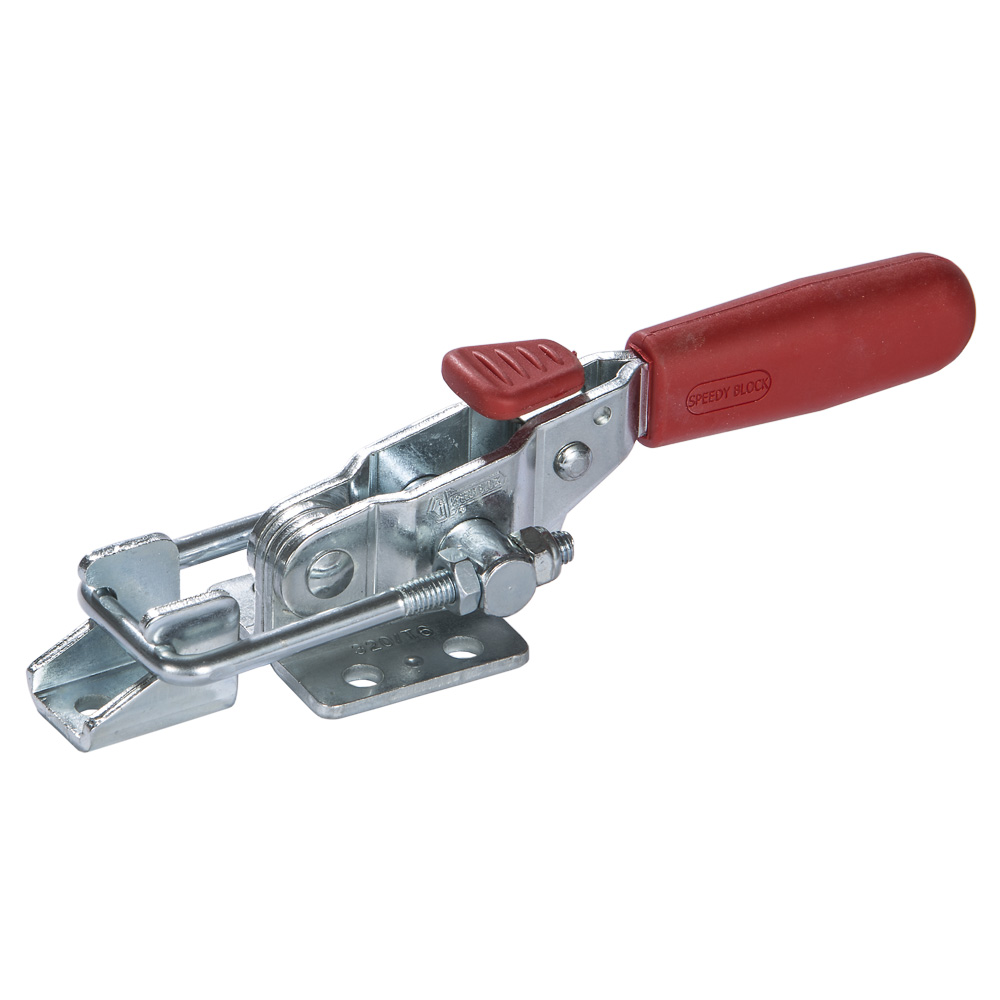

T6
Attrezzi di Serraggio a Tirante Doppio con Leva di Sicurezza
Gli attrezzi in acciaio INOX AISI 316 sono indicati con un 'T16' nel codice (es. 2S.T160/T16)
Caratteristiche ed applicazioni
La caratteristica principale che differenzia questo attrezzo di serraggio da altri di questa serie, è la speciale leva anti sgancio che ha lo scopo di evitare eventuali aperture accidentali causate dalle vibrazioni. Gli attrezzi di serraggio della serie a tirante sono per lo più utilizzati nella chiusura di coperchi e contenitori. Uno dei vantaggi degli attrezzi di serraggio di questa serie è il profilo compatto dell'attrezzo, che è essenziale per applicazioni in spazi ridotti. In posizione chiusa la leva di comando è parallela alla base d'appoggio.
Durante il montaggio viene interposto uno speciale grasso fra le superfici a contatto.
Campi di applicazione: lavorazione del legno, stampaggio ad iniezione di materie plastiche, lavorazione CNC, industria automobilistica, ingegneria.
Materiale: Acciaio zincato o acciaio Inox AISI 316
Rivetti e tirante: Acciaio zincato o acciaio Inox AISI 316
Perno oscillante: Acciaio zincato o acciaio Inox AISI 316
Impugnature: Poliuretano di colore rosso - resistente a olii, grassi ed altri agenti chimici.
Esecuzione: L'attrezzo viene fornito di tirante doppio con dadi e squadra di aggancio.
Oltre alla lunghezza standard dei tiranti ad U, una varietà di altre lunghezze è disponibile.
