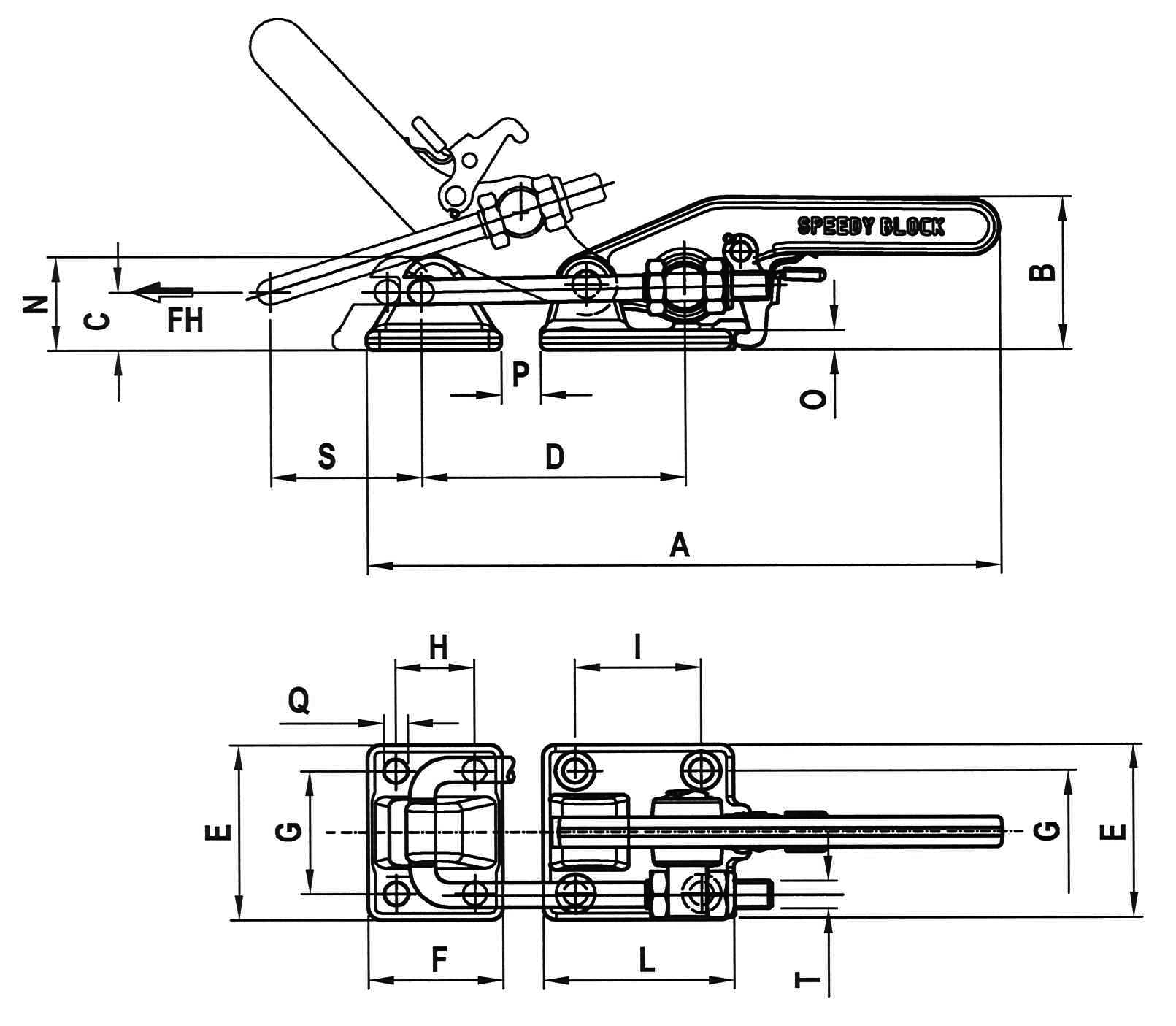

| Codice | A | B | C | D | E | F | G | H | I | L | N | O | P | Q | S | T | Fh (daN) | FhX (daN) | gr |
| 2S.T1700/T6 | 226 | 55 | 21 | 94÷106 | 64 | 48 | 45 | 28 | 45 | 68 | 34 | 7 | 14 | 8,5 | 54÷58 | M10 | 1700 | - | 1110 |
| 2S.T4000/T6 | 282 | 68 | 27 | 112÷124 | 80 | 60 | 57 | 35 | 57 | 85 | 42 | 9 | 14 | 10,5 | 62÷65 | M12 | 4000 | - | 2100 |
| 2S.T1700/T6X | 226 | 55 | 21 | 94÷106 | 64 | 48 | 45 | 28 | 45 | 68 | 34 | 7 | 14 | 8,5 | 54÷58 | M10 | - | 1400 | 1110 |
| 2S.T4000/T6X | 282 | 68 | 27 | 112÷124 | 80 | 60 | 57 | 35 | 57 | 85 | 42 | 9 | 14 | 10,5 | 62÷65 | M12 | - | 3000 | 2100 |
View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/t6-pesante-attrezzi-di-serraggio-a-tirante-doppio-con-leva-di-sicurezza.html#sigProId67fc549669
https://getechsrl.com/it/prodotti/hyrax/attrezzi-di-serraggio/t6-pesante-attrezzi-di-serraggio-a-tirante-doppio-con-leva-di-sicurezza.html#sigProId67fc549669
Hyrax
Attrezzi di Serraggio

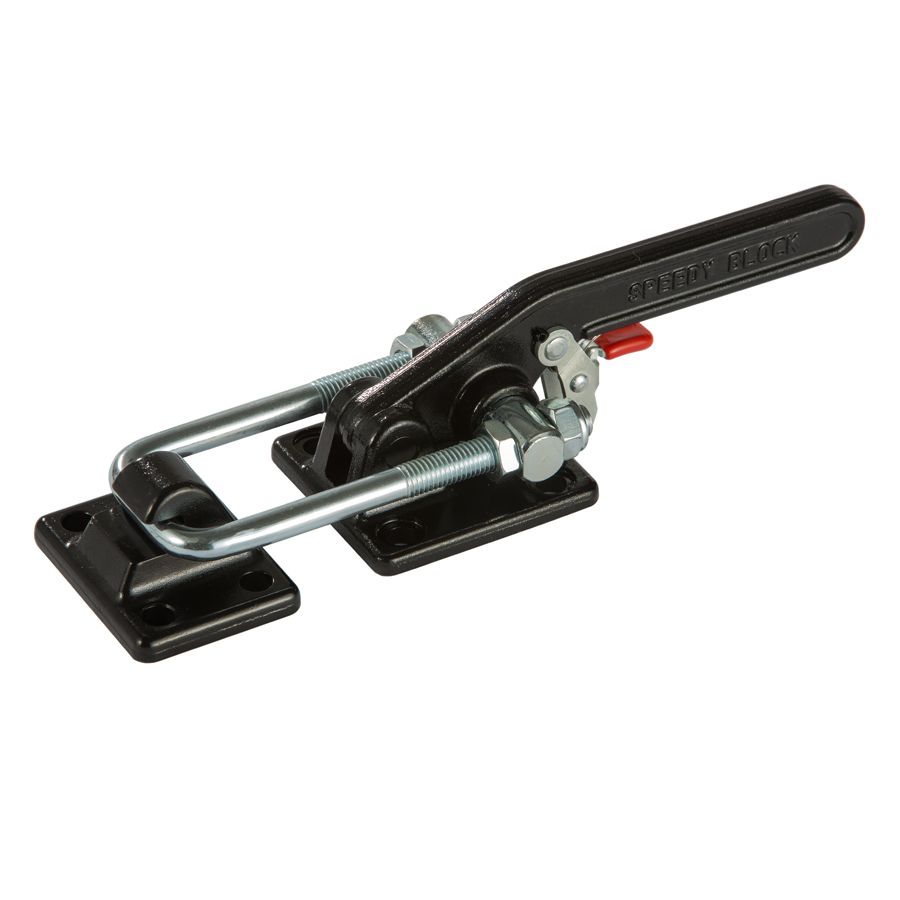

T6 Pesante
Attrezzi di Serraggio a Tirante Doppio con Leva di Sicurezza
Gli attrezzi in acciaio INOX AISI 304 sono indicati con una 'X' nel codice (es. 2S.T1700/T6X)
Caratteristiche ed applicazioni
La caratteristica principale che differenzia questo attrezzo di serraggio da altri di questa serie, è la speciale leva anti sgancio che ha lo scopo di evitare eventuali aperture accidentali causate dalle vibrazioni. Gli attrezzi di serraggio della serie a tirante sono per lo più utilizzati nella chiusura di coperchi e contenitori. Uno dei vantaggi degli attrezzi di serraggio di questa serie è il profilo compatto dell'attrezzo, che è essenziale per applicazioni in spazi ridotti. Grazie alla sua struttura super resistente, questo attrezzo è prefetto in situazioni dove sono necessarie elevate forze di serraggio. In posizione chiusa la leva di comando è parallela alla base d'appoggio.
Durante il montaggio viene interposto uno speciale grasso fra le superfici a contatto.
Campi di applicazione: lavorazione del legno, stampaggio ad iniezione di materie plastiche, lavorazione CNC, industria automobilistica, ingegneria.
Materiale: Acciaio stampato a caldo, saldabile, verniciato nero o acciaio Inox AISI 304 stampato a caldo.
Perno: Acciaio temprato, rettificato e godronato per impedirne la rotazione
Tirante, perno oscillante e dadi: Acciaio zincato o acciaio INOX AISI 303
Esecuzione: L'attrezzo viene fornito completo di tirante doppio con dadi e squadra di aggancio. Oltre alla lunghezza standard dei tiranti ad U, una varietà di altre lunghezze è disponibile.
