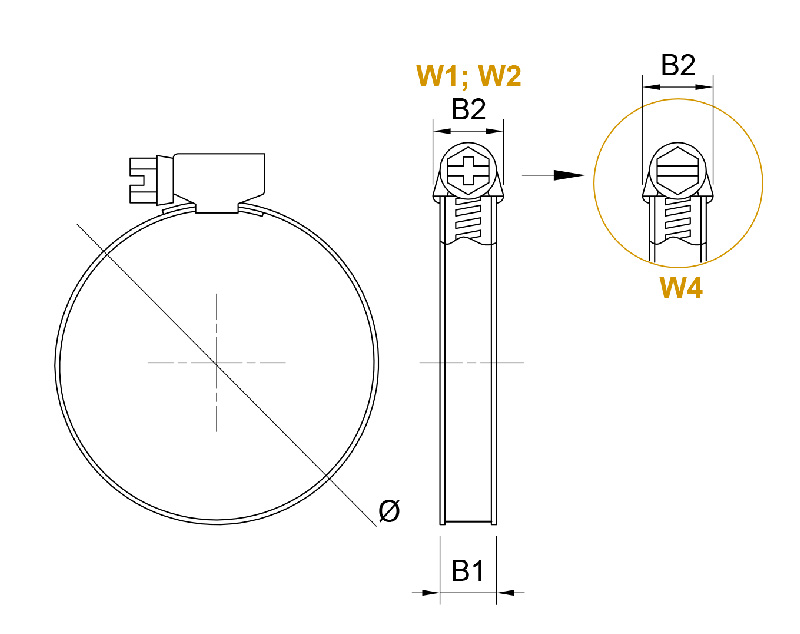

Click to enlarge image 1 disegno-tecnico_FASCETTE w1-w2-w4.jpg

View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/kiudo/fascette-collari/f-fascetta-stringitubo-banda-9-mm.html#sigProId5f183bad54

Scarica Scheda Tecnica

Kiudo

Fascette a Vite e Collari

F

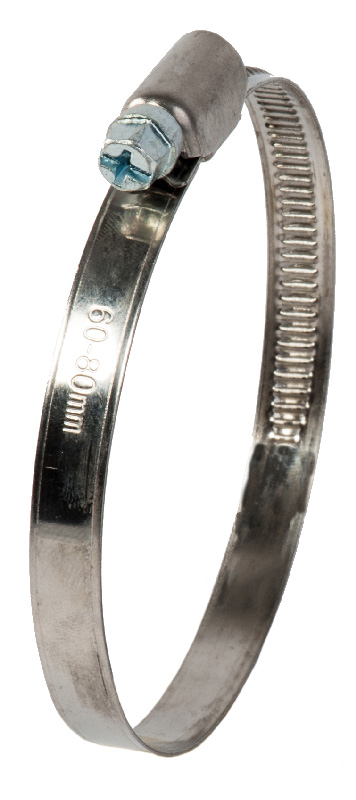

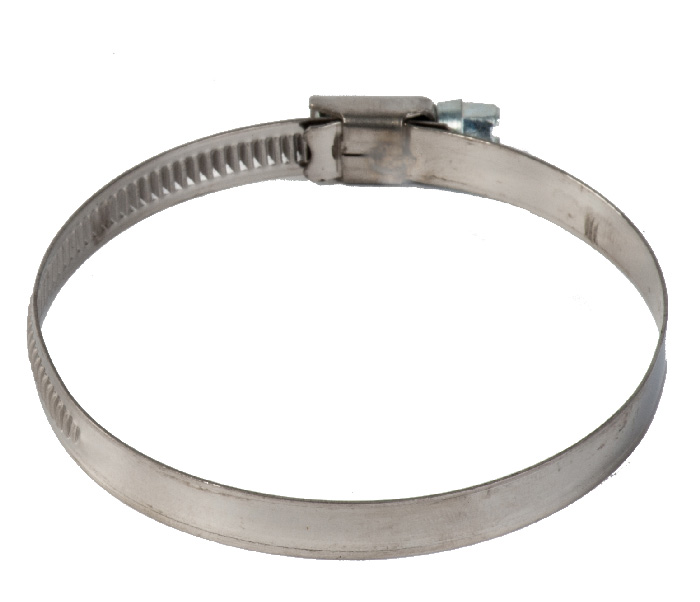

Fascetta Stringitubo Banda 9 mm W2

Caratteristiche:

W2: Banda e cassetto in acciaio inox AISI 430; vite a croce (chiave 7) in acciaio zincato

Caratteristiche Banda:

Dente pieno, bordi rialzati ed arrotondati

COD. W2	Ø min. mm	Ø max. mm	B1 mm	B2 W2 mm	Coppia di Serraggio Nm	Q.tà
F008	8	12	9	11,4	3 Nm	100
F010	10	16	9	11,4	3 Nm	100
F012	12	20	9	11,4	3 Nm	100
F013	12	22	9	11,4	3 Nm	100
F016	16	27	9	11,4	3 Nm	100
F020	20	32	9	11,4	3 Nm	100
F025	25	40	9	11,4	3 Nm	100
F030	30	45	9	11,4	3 Nm	100
F032	32	50	9	11,4	3 Nm	50
F040	40	60	9	11,4	3 Nm	50
F050	50	70	9	11,4	3 Nm	50
F060	60	80	9	11,4	3 Nm	50
F070	70	90	9	11,4	3 Nm	25
F080	80	100	9	11,4	3 Nm	25
F090	90	110	9	11,4	3 Nm	25
F100	100	120	9	11,4	3 Nm	25
F110	110	130	9	11,4	3 Nm	25
F120	120	140	9	11,4	3 Nm	25
F130	130	150	9	11,4	3 Nm	25
F140	140	160	9	11,4	3 Nm	25
F150	150	170	9	11,4	3 Nm	25
F160	160	180	9	11,4	3 Nm	25
F170	170	190	9	11,4	3 Nm	25
F180	180	200	9	11,4	3 Nm	25
F190	190	210	9	11,4	3 Nm	25
F200	200	220	9	11,4	3 Nm	25
F210	210	230	9	11,4	3 Nm	25
