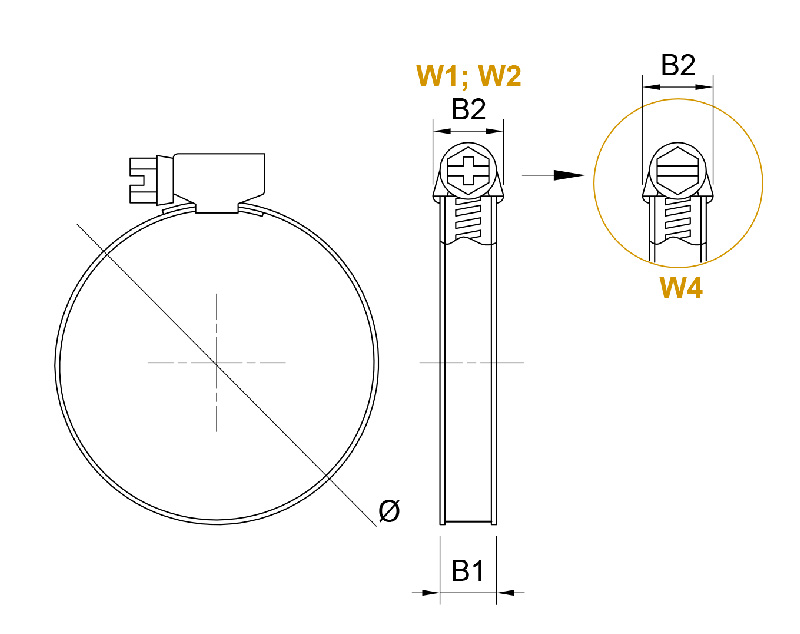

Click to enlarge image 1 disegno-tecnico_FASCETTE w1-w2-w4.jpg

View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/kiudo/fascette-collari/gx-fascetta-stringitubo-banda-12-mm.html#sigProId23a070e6c5

Scarica Scheda Tecnica

Kiudo

Fascette a Vite e Collari

GX

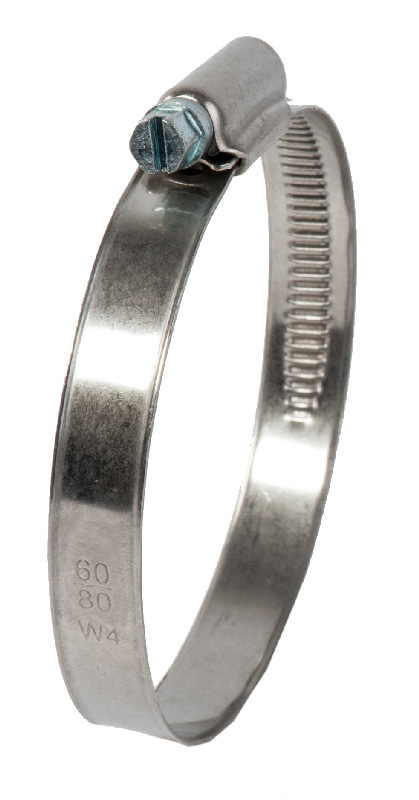

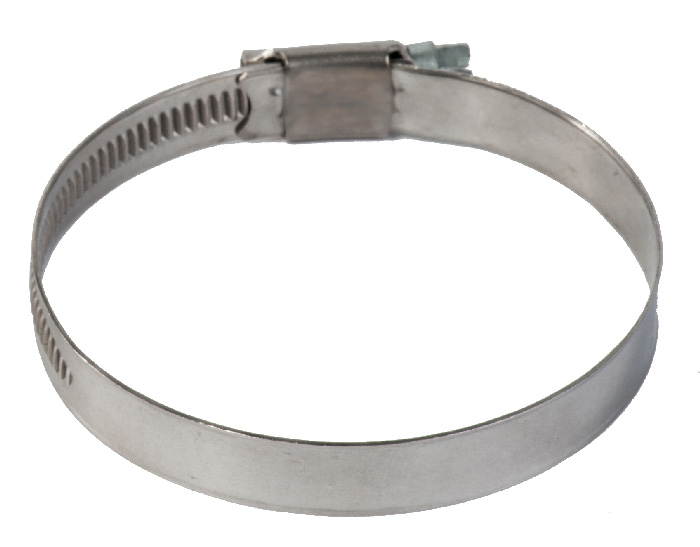

Fascetta Stringitubo Banda 12 mm W4

Caratteristiche:

W4: Banda, cassetto e vite a taglio (chiave 7) in acciaio inox AISI 304

Caratteristiche Banda:

Dente pieno, bordi rialzati ed arrotondati

COD. W4	Ø min. mm	Ø max. mm	B1 mm	B2 W4 mm	Coppia di Serraggio	Q.tà
GX016	16	25	12	14,9	5 Nm	100
GX020	20	32	12	14,9	5 Nm	100
GX025	25	40	12	14,9	5 Nm	100
GX032	32	50	12	14,9	5 Nm	50
GX040	40	60	12	14,9	5 Nm	50
GX050	50	70	12	14,9	5 Nm	50
GX060	60	80	12	14,9	5 Nm	50
GX070	70	90	12	14,9	5 Nm	25
GX080	80	100	12	14,9	5 Nm	25
GX090	90	110	12	14,9	5 Nm	25
GX100	100	120	12	14,9	5 Nm	25
GX110	110	130	12	14,9	5 Nm	25
GX120	120	140	12	14,9	5 Nm	25
GX130	130	150	12	14,9	5 Nm	25
GX140	140	160	12	14,9	5 Nm	25
GX150	150	170	12	14,9	5 Nm	25
GX160	160	180	12	14,9	5 Nm	25
GX170	170	190	12	14,9	5 Nm	25
GX180	180	200	12	14,9	5 Nm	25
GX190	190	210	12	14,9	5 Nm	25
GX200	200	220	12	14,9	5 Nm	25
GX210	210	230	12	14,9	5 Nm	25
GX220	220	240	12	14,9	5 Nm	25
GX230	230	250	12	14,9	5 Nm	25
