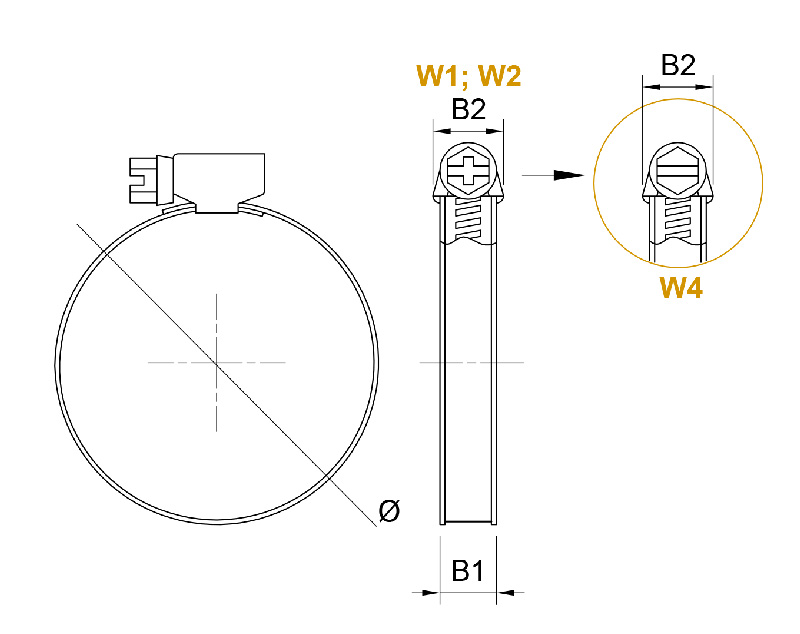

Click to enlarge image 1 disegno-tecnico_FASCETTE w1-w2-w4.jpg

View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/kiudo/fascette-collari/gz-fascetta-stringitubo-banda-12-mm.html#sigProId2b12046d33

Scarica Scheda Tecnica

Kiudo

Fascette a Vite e Collari

GZ

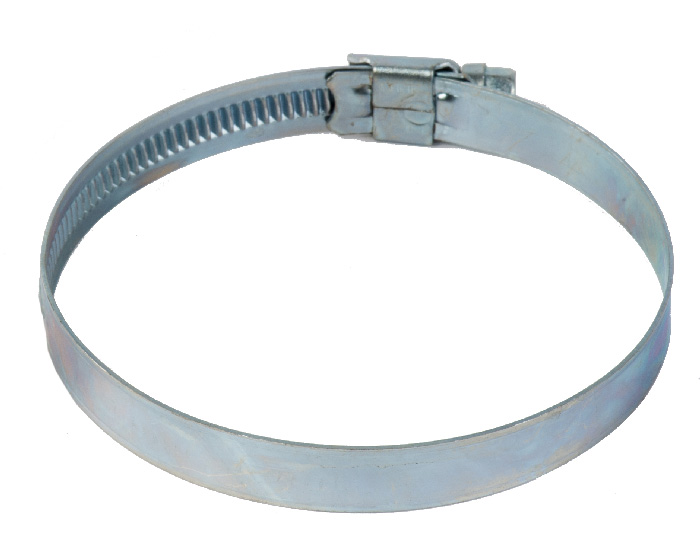

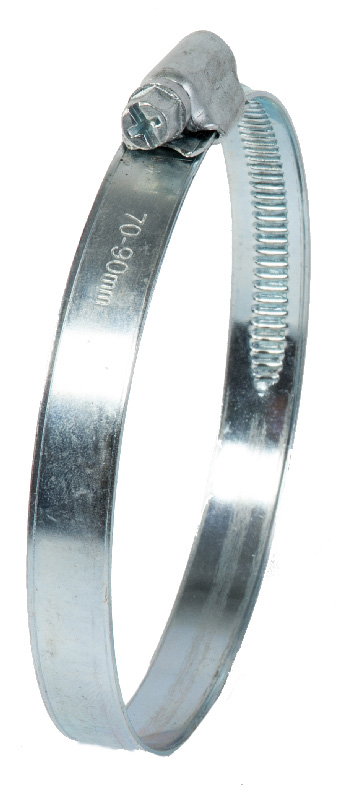

Fascetta Stringitubo Banda 12 mm W1

Caratteristiche:

W1: Banda, cassetto e vite a croce (chiave 7) in acciaio zincato

Caratteristiche Banda:

Dente pieno, bordi rialzati ed arrotondati

COD. W1	Ø min. mm	Ø max. mm	B1 mm	B2 W1 mm	Coppia di Serraggio	Q.tà
GZ016	16	25	12	14,9	5 Nm	100
GZ020	20	32	12	14,9	5 Nm	100
GZ025	25	40	12	14,9	5 Nm	100
GZ030	30	45	12	14.9	5 Nm	100
GZ032	32	50	12	14,9	5 Nm	50
GZ040	40	60	12	14,9	5 Nm	50
GZ050	50	70	12	14,9	5 Nm	50
GZ060	60	80	12	14,9	5 Nm	50
GZ070	70	90	12	14,9	5 Nm	25
GZ080	80	100	12	14,9	5 Nm	25
GZ090	90	110	12	14,9	5 Nm	25
GZ100	100	120	12	14,9	5 Nm	25
GZ110	110	130	12	14,9	5 Nm	25
GZ120	120	140	12	14,9	5 Nm	25
GZ130	130	150	12	14,9	5 Nm	25
GZ140	140	160	12	14,9	5 Nm	25
GZ150	150	170	12	14,9	5 Nm	25
GZ160	160	180	12	14,9	5 Nm	25
GZ170	170	190	12	14,9	5 Nm	25
GZ180	180	200	12	14,9	5 Nm	25
GZ200	200	220	12	14,9	5 Nm	25
GZ210	210	230	12	14,9	5 Nm	25
GZ230	230	250	12	14,9	5 Nm	25
GZ250*	250	270	12	14,9	5 Nm	25
GZ270*	270	290	12	14,9	5 Nm	25
GZ290*	290	310	12	14,9	5 Nm	25

* Ad esaurimento scorte
