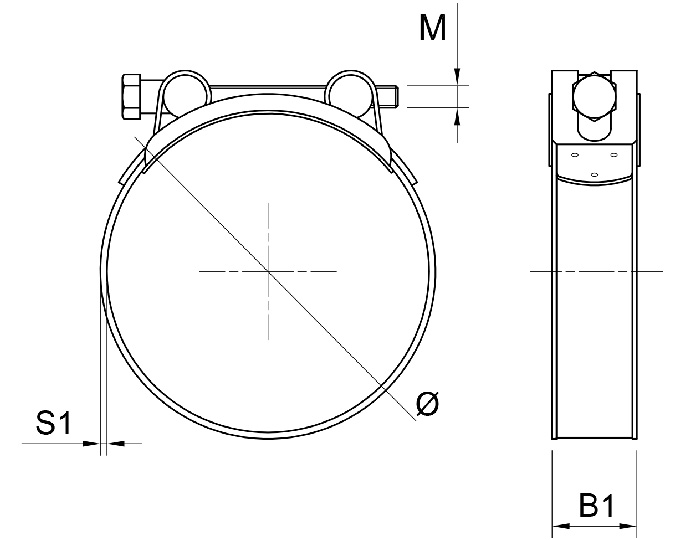

Click to enlarge image 1_disegno_ART.CZ-C-CX.jpg

View the embedded image gallery online at:
https://getechsrl.com/it/prodotti/kiudo/fascette-collari/cz-collare-a-bullone.html#sigProId8b20cc51c9

Scarica Scheda Tecnica

Kiudo

Fascette a Vite e Collari

CZ

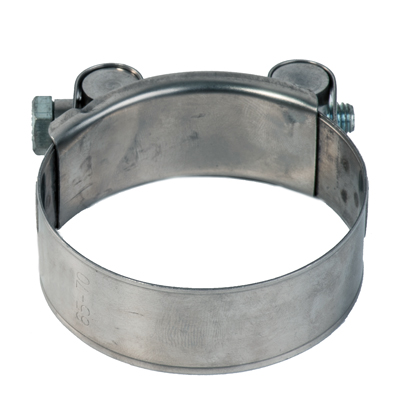

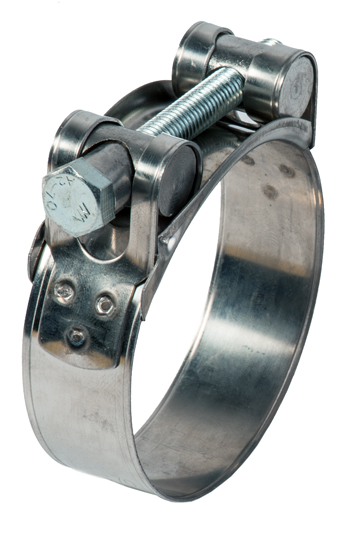

Collare a Bullone W1

Caratteristiche:

W1: Banda, carter e vite in acciaio zincato

UTILIZZO:

Indicato per le tenute alle medie e forti pressioni, specialmente nel campo della costruzione di macchine agricole.

COD. W1	Ø min. mm	Ø max. mm	B1 mm	M	S1 mm	Coppia di Serraggio Nm	Q.tà
CZ017	17	19	18	5	0,8	4,5 Nm	50
CZ020	20	22	18	5	0,8	4,5 Nm	50
CZ023	23	25	18	5	0,8	4,5 Nm	50
CZ026	26	28	18	5	0,8	4,5 Nm	50
CZ029	29	31	20	6	0,8	8 Nm	50
CZ032	32	35	20	6	0,8	8 Nm	50
CZ036	36	39	20	6	0,8	8 Nm	50
CZ040	40	43	20	6	0,8	8 Nm	50
CZ044	44	47	22	6	0,8	8 Nm	25
CZ048	48	51	22	6	0,8	8 Nm	25
CZ052	52	55	22	6	0,8	8 Nm	25
CZ056	56	59	22	6	0,8	8 Nm	25
CZ060	60	63	22	6	0,8	25 Nm	25
CZ064	64	67	22	6	0,8	25 Nm	25
CZ068	68	73	24	8	1,2	25 Nm	25
CZ074	74	79	24	8	1,2	25 Nm	25
CZ080	80	85	24	8	1,2	25 Nm	25
CZ086	86	91	24	8	1,2	25 Nm	25
CZ092	92	97	24	8	1,2	25 Nm	25
CZ098	98	103	24	8	1,2	25 Nm	25
CZ104	104	112	24	8	1,2	25 Nm	25
CZ113	113	121	24	8	1,2	25 Nm	10
CZ122	122	130	24	8	1,2	25 Nm	10
CZ131	131	139	26	10	1,5	50 Nm	10
CZ140	140	148	26	10	1,5	50 Nm	10
CZ149	149	161	26	10	1,5	50 Nm	10
CZ162	162	174	26	10	1,5	50 Nm	10
CZ175	175	187	26	10	1,5	50 Nm	10
CZ188	188	200	26	10	1,5	50 Nm	10
CZ201	201	213	26	10	1,5	50 Nm	10
CZ214	214	226	26	10	1,5	50 Nm	10
CZ227	227	239	26	10	1,5	50 Nm	10
CZ240	240	252	26	10	1,5	50 Nm	10
